系列 *

规格 *

节数 *

4~9999/2

U型盖板链

图片仅供参考

U型盖板链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 本体	材质 / 盖板	类型
JT-KGYSD	钢	钢	U型盖板链
JT-KGYSQ	不锈钢	不锈钢	U型盖板链
JT-KGKDL	钢	钢	U型盖板链全扣接头
JT-KGKDM	不锈钢	不锈钢	U型盖板链全扣接头

选型参数

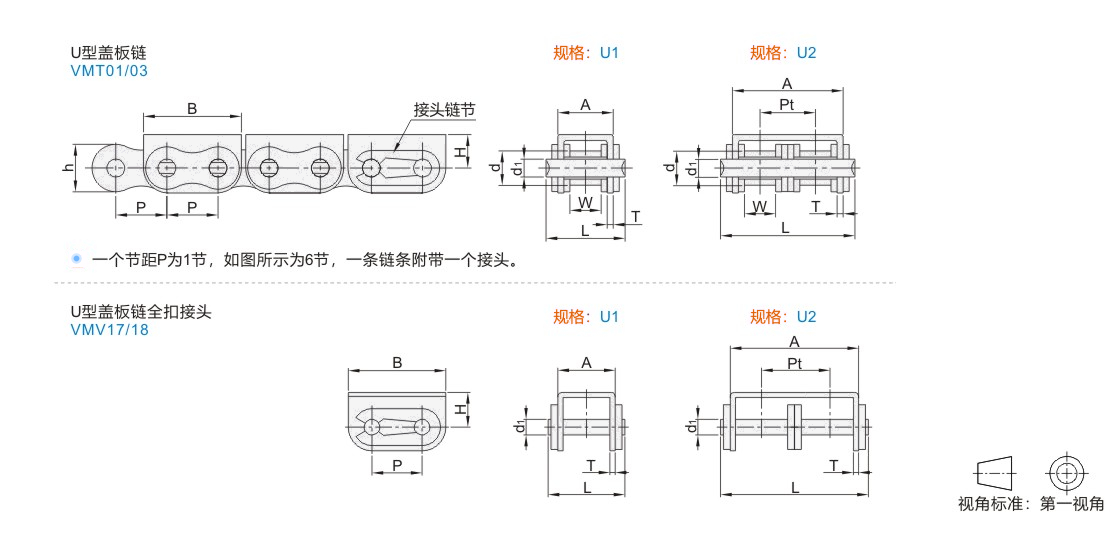

U型盖板链

						规格	节数 (最小单位2)					节距 P		内节内宽 W min			滚子直径 d max			销轴尺寸								排距 Pt		链板尺寸
代码				系列		规格	节数 (最小单位2)					节距 P		内节内宽 W min			滚子直径 d max			d1 max		L max			h max			排距 Pt		A	B		H		T
JT-KGYSD JT-KGYSQ				08B		U1	4~					12.7		7.75			8.51			4.45		20			11.8			—		14.6	24.2		8.3		1.6
				10A								15.875		9.4			10.16			5.08		24.8			15.09					18.36	30		12		2
				12A								19.05		12.57			11.91			5.94		29.2			18					21.8	37.1		13.2		2
				08B		U2						12.7		7.75			8.51			4.45		34.3			11.8			13.92		28.4	24.2		8.3		1.5
				10A								15.875		9.4			10.16			5.08		41.8			15.09			18.11		36.1	30		12.5		2
				12A								19.05		12.57			11.91			5.94		53.3			18			22.78		44.5	37.1		13.5		2

U型盖板链全扣接头

型号	系列	规格
代码	系列	规格
JT-KGKDL JT-KGKDM	08B	U1
	10A
	12A
	08B	U2
	10A
	12A
