内六角圆柱头组合螺钉

图片仅供参考

内六角圆柱头组合螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	硬度	表面处理	强度等级	类型
JT-YBGSD	粗牙	SCM435	39~44HRC	发黑	12.9	组合型 ● 带平垫圈、弹簧垫圈
JT-YBGSU	粗牙	SUS304	一	一	A2-70	组合型 ● 带平垫圈、弹簧垫圈

组合螺钉，使用方便，安装时无需再一个一个的装入平垫圈、弹簧垫圈且拆下螺钉时垫圈不会掉出，防止丢失。

选型参数

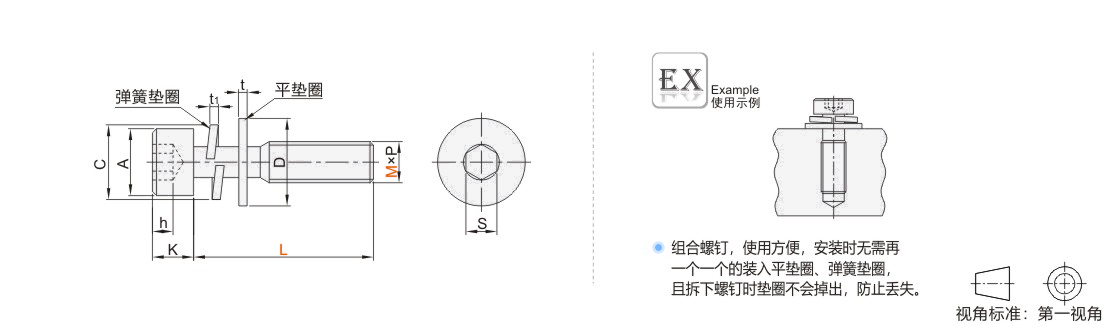

选型表

型号		L	P 螺距	A		K		S		C		D		t		t1		h (min)
代码	M	L	P 螺距	max	min	max	min	max	min	max	min	max	min	max	min	max	min	h (min)
(SCM435) JT-YBGSD	3	6 8 10 12 14 16 18 20 22 25 30	0.5	5.68	5.32	3	2.86	2.58	2.52	5.43	4.89	7	6.64	0.55	0.45	0.9	0.7	1.3
	4	6 8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60	0.7	7.22	6.78	4	3.82	3.08	3.02	6.98	6.4	9	8.64	0.9	0.7	1.2	1	2
	5	10 12 14 16 20 22 25 30 35 40	0.8	8.72	8.28	5	4.82	4.095	4.02	8.95	8.24	10	9.64	1.1	0.9	1.4	1.2	2.5
	6	10 12 14 16 18 20 22 25 30 35 40 45 50 55	1	10.22	9.78	6	5.7	5.14	5.02	10.01	10.11	12	11.57	1.8	1.4	1.7	1.5	3
	8	12 14 16 18 20 22 25 30 35 40 45 50 55	1.25	13.27	12.73	8	7.64	6.14	6.02	13.94	12.98	16	15.57	2.2	1.8	2.1	1.9	4
	10	20 25 30 35 40 45 50 55	1.5	16.27	15.73	10	9.64	8.175	8.025	16.99	15.83	20	19.48	2.7	2.3	2.65	2.35	5
	12	20 30 35 40 45 50 55 60 70 80	1.75	18.27	17.73	12	11.57	10.175	10.025	19.93	18.7	24	23.48	3.3	2.7	3.15	2.85	6
(SUS304) JT-YBGSU	2	4 5 6 8 10 12 14 16	0.4	3.98	3.62	2	1.86	1.56	1.52	3.75	3.45	5	4.6	0.55	0.45	0.68	0.52	1
	2.5	5 6 8 10 12 14 16	0.45	4.68	4.32	2.5	2.36	2.06	2.02	4.54	4	6	5.7			0.68	0.52	1.1
	3	6 8 10 12 14 16 20	0.5	5.68	5.32	3	2.86	2.58	2.52	5.43	4.89	7	6.64			0.9	0.7	1.3
	4	6 8 10 12 14 16 18 20 25 30 35	0.7	7.22	6.78	4	3.82	3.08	3.02	6.98	6.4	9	8.64	0.9	0.7	1.2	1	2
	5	8 10 12 14 16 18 20 25 30 35 40 45 50	0.8	8.72	8.28	5	4.82	4.095	4.02	8.95	8.25	10	9.64	1.1	0.9	1.4	1.2	2.5
	6	10 12 14 16 18 20 25 30 35 40 45 50	1	10.22	9.78	6	5.7	5.14	5.02	11.01	10.11	12	11.57	1.8	1.4	1.7	1.5	3
	8	12 16 20 25 30 35 40 45 50	1.25	13.27	12.73	8	7.64	6.14	6.02	13.94	12.98	16	15.57	2.2	1.8	2.1	1.9	4
	10	16 20 25 30 35 40	1.5	16.27	15.73	10	9.64	8.175	8.025	16.99	15.83	20	19.48	2.7	2.3	2.65	2.35	5
