凸轮轴承随动器双列滚针全滚针重载型

图片仅供参考

凸轮轴承随动器双列滚针全滚针重载型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

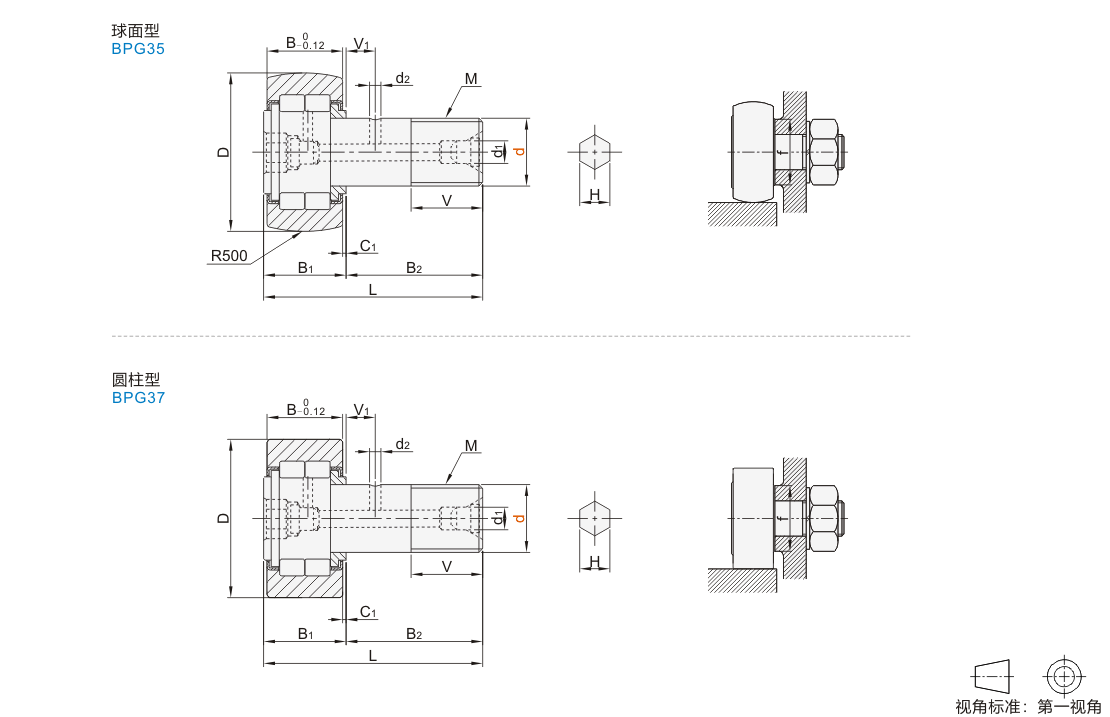

代码	凸轮结构	轴承材质	类型
JT-XFSQO	全滚针	SUJ2	标准型 ● 球面型
JT-XFSQL	全滚针	SUJ2	标准型 ● 圆柱型

圆柱型D公差：

D	公差
35~47	0 -0.011
52~80	0 -0.013
90	0 -0.015

球面型D公差:	0 -0.05

不承诺品牌。

选型参数

选型表

型号			D	B	M×螺距	V	B1	L	B2	V1	C1	d1	d2	H	f ( min)	最大紧固扭矩 ( N·m)	基本额定负载(KN)		最大静态容许负载（KN）	极限转速 (rpm)	重量 (g) (参考)
代码	dh7		D	B	M×螺距	V	B1	L	B2	V1	C1	d1	d2	H	f ( min)	最大紧固扭矩 ( N·m)	Cr(动)	Cor(静)	最大静态容许负载（KN）	极限转速 (rpm)	重量 (g) (参考)
球面型 JT-XFSQO 圆柱型 JT-XFSQL	16	0 -0.018	35	18	M16×1.5	17	19.6	52.1	32.5	7.8	0.8	6	3	8	20	58.5	18.72	21.84	9.44	3300	164
	18		40	20	M18×1.5	19	21.6	58.1	36.5	8			3	8	22	86.2	20.16	24.72	16.24	2928	242
	20		52	24	M20×1.5	21	25.6	66.1	40.5	9			4	10	31	119	34.48	46.48	24	2640	380
	20A	0 -0.021	47	24	M20×1.5	21	25.6	66.1	40.5	9				10	27	119	31.12	39.2	29.76	2640	450
	24		62	28	M24×1.5	25	30.6	80.1	49.5	11	1.3	8		14	38	215	46.56	60.24	28.16	2200	795
	24A		72	28	M24×1.5	25	30.6	80.1	49.5	11	1.3				44	215	51.12	71.04	45.6	2200	1202
	30		80	35	M30×1.5	32	37	100	63	15	1				45	438	72.24	96.8	78.64	1760	1600
	30A		90	35	M30×1.5	32	37	100	63	15	1				45	438	72.24	96.8	78.64	1760	1960

上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
