美制六角螺母

图片仅供参考

美制六角螺母

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	适用标准	类型
JT-YXOMU	粗牙	SUS304	—	UNC	美制六角螺母
JT-YXOMQ	细牙	SUS304	—	UNF	美制六角螺母

选型参数

选型表

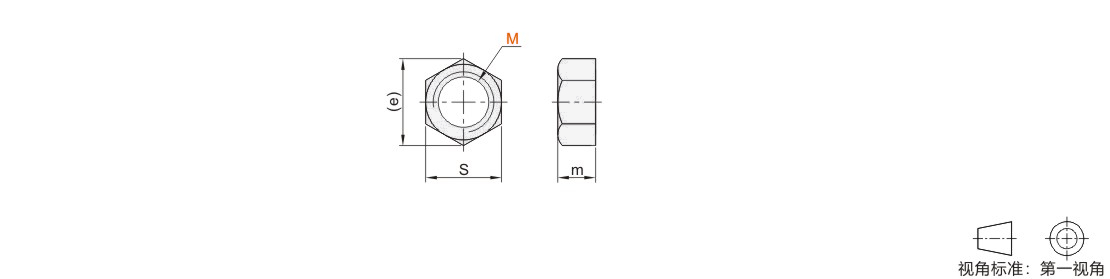

型号		牙数	m		S		e
代码	M	牙数	(max)	(min)	(max)	(min)	(max)	(min)
粗牙 JT-YXOMU	1/4	20	5.74	5.39	11.12	10.88	12.82	12.4
	5/16	18	6.93	6.56	12.7	12.43	14.65	14.15
	3/8	16	8.55	8.13	14.27	14	16.51	15.96
	7/16	14	9.77	9.28	17.47	17.15	20.16	19.51
	1/2	13	11.37	10.85	19.05	18.7	21.99	21.34
	5/8	11	14.19	13.59	23.82	23.42	27.5	26.7
	3/4	10	16.89	15.68	28.57	27.64	32.99	31.52
	7/8	9	19.71	18.39	33.32	32.24	38.5	36.76
	1	8	22.52	21.11	38.1	36.83	43.99	41.99
细牙 JT-YXOMQ	1/4	28	5.74	5.39	11.12	10.88	12.82	12.4
	5/16	24	6.93	6.56	12.7	12.43	14.65	14.15
	3/8	24	8.55	8.13	14.27	14	16.51	15.96
	7/16	20	9.77	9.28	17.47	17.15	20.16	19.51
	1/2	20	11.37	10.85	19.05	18.7	21.99	21.34
	5/8	18	14.19	13.59	23.82	23.42	27.5	26.7
	3/4	16	16.89	15.68	28.57	27.64	32.99	31.52
	7/8	14	19.71	18.39	33.32	32.24	38.5	36.76
	1	12	22.52	21.11	38.1	36.83	43.99	41.99
