台阶型定位销
图片仅供参考
收藏 分享

台阶型定位销

产品属性： 形状 小头小口径台阶形 表面处理 无 尺寸选择 P.L.B尺寸指定型 公差选择 公差选择型 安装侧端面形状 直杆型 导入侧端面形状 无 导入表面形状 圆形 肩部 无肩型 形状筛选 定位销 无肩直杆小口径 种类筛选 定位销
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度类型
JT-RQLFDP.L.B尺寸指定型 / 平头型SKS3淬火硬度48~56HRC公差选择型
JT-RQLODP.L.B尺寸指定型 / 球面型SKS3淬火硬度48~56HRC公差选择型
JT-RQLXDP.L.B尺寸指定型 / 锥头R型SKS3淬火硬度48~56HRC公差选择型
JT-RQLLDP.L.B尺寸指定型 / 锥角型SKS3淬火硬度48~56HRC公差选择型
JT-RQLFOP.L.B尺寸指定型 / 平头型SUS304—公差选择型
JT-RQLOOP.L.B尺寸指定型 / 球面型SUS304—公差选择型
JT-RQLXOP.L.B尺寸指定型 / 锥头R型SUS304—公差选择型
JT-RQLLOP.L.B尺寸指定型 / 锥角型SUS304—公差选择型
JT-RQLFXP.L.B尺寸指定型 / 平头型SUS440C淬火硬度48~53HRC公差选择型
JT-RQLOXP.L.B尺寸指定型 / 球面型SUS440C淬火硬度48~53HRC公差选择型
JT-RQLXXP.L.B尺寸指定型 / 锥头R型SUS440C淬火硬度48~53HRC公差选择型
JT-RQLLXP.L.B尺寸指定型 / 锥角型SUS440C淬火硬度48~53HRC公差选择型

选型参数

 选型表

型号最小单位0.01最小单位0.1最小单位0.01最小单位0.1R
代码D公差P公差DLPB
平头型 球面型
JT-RQLFD JT-RQLOD
JT-RQLFO JT-RQLOO
JT-RQLFX JT-RQLOX
U(+0.005~0)

M(±0.002)

D(0~-0.005)

H(0~-0.01)		U(+0.005~0)

M(±0.002)

D(0~-0.005)

H(0~-0.01)		0.51~1.003.0~22.00.50~0.99
(D>P)		1.5~5.0
(B-P/2≥1.0)		0.1
1.01~2.000.50~1.99
(D>P)		1.5~10.0
(B-P/2≥1.0)		0.2
2.01~3.001.00~2.99
(D>P)		0.4
型号最小单位0.01最小单位0.1最小单位0.01最小单位0.1R
代码D公差P公差DLPB
锥头R型
JT-RQLXD
JT-RQLXO
JT-RQLXX		U(+0.005~0)

M(±0.002)

D(0~-0.005)

H(0~-0.01)		U(+0.005~0)

M((±0.002)

D(0~-0.005)

H(0~-0.01)		0.51~1.003.0~22.00.50~0.99
(D>P)		2.0~5.0
(B-P/2≥1.0)		0.1
1.01~2.000.50~1.99
(D>P)		2.0~10.0
(B-P/2≥1.0)		0.2
2.01~3.001.00~2.99
(D>P)		0.4
型号最小单位0.01最小单位0.1最小单位0.01最小单位0.1最小单位0.5
代码D公差P公差DLPBE
锥角型
JT-RQLLD
JT-RQLLO
JT-RQLLX		U(+0.005~0)

M(±0.002)

D(0~-0.005)

H(0~-0.01)		U(+0.005~0)

M(±0.002)

D(0~-0.005)

H(0~-0.01)		0.51~1.003.0~22.00.50~0.99
(D>P)		1.5~5.0
(B-P/2≥1.0)		0.5~2.5
1.01~2.000.50~1.99
(D>P)		1.5~10.0
(B-P/2≥1.0)
2.01~3.001.00~2.99
(D>P)

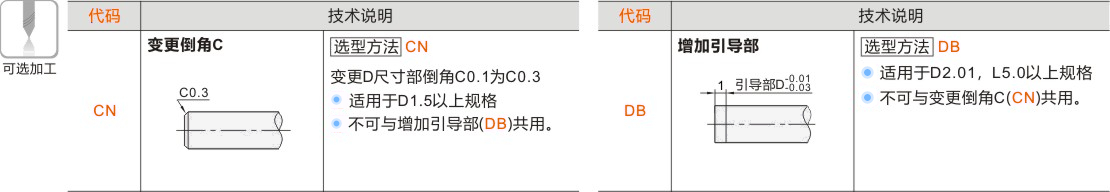

可选加工参数
产品名称
