型材边框输送托盘

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主材质 / 角座	主材质 / 支撑框架	表面处理 / 角座	表面处理 / 支撑框架	类型
JT-BGYDU	尼龙	铝材	一	黑色氧化	型材边框输送托盘

产品特性
● 托盘主体采用防静电角座及铝型材支撑框架构成；
● 托盘内装有高精度定位销套，配合顶升定位机构，可达+0.3定位精度；
● 托盘承载能力为长度方向2kg/cm；
● 为保证托盘的寿命，托盘负载需均布于托盘重心位置；
● 托盘最小公称尺寸可至160mm。

选型参数

选型表

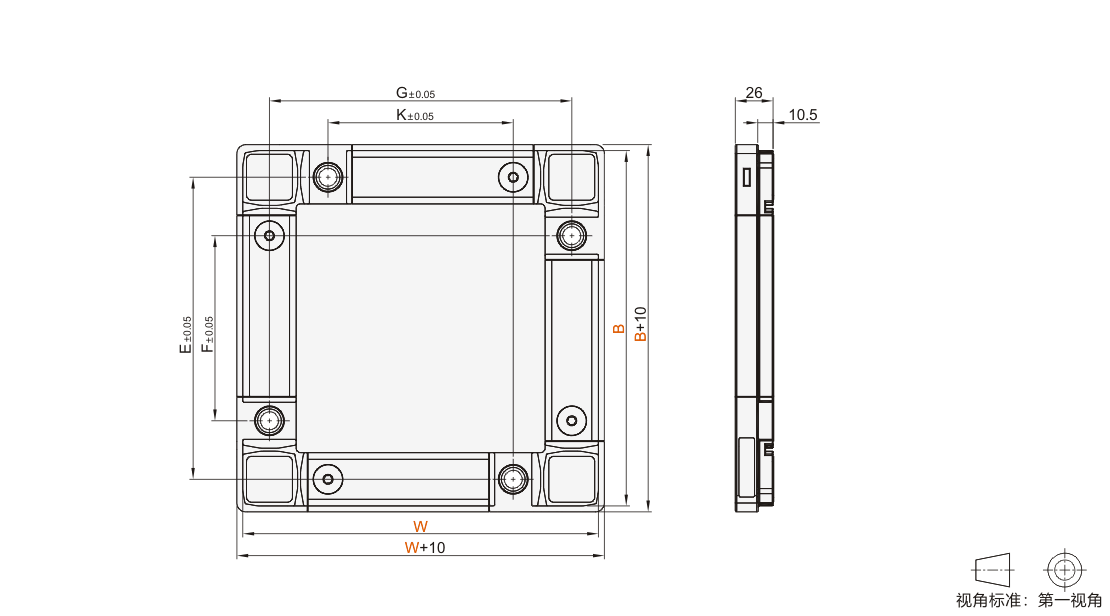

型号		W	托板材质	托板表面处理	托板厚度	E	F	G	K	托板平面度	托盘参考重量(kg)
代码	B										托板厚度5		托板厚度8		托板厚度12
代码	B										铝质	钢质	铝质	钢质	铝质	钢质
JT-BGYDU	160	160	A(铝质) S(钢质)	B(黑色氧化) W(本色氧化) 适用铝质托板 H(黑色电泳) 适用钢质托板	5 8 12	124	45	124	45	0.3	0.9	1.6	1.1	2.2	1.4	3.0
	160	240				124	45	204	125		1.2	2.2	1.5	3.1	2.0	4.3
	240	240				204	125	204	125		1.6	3.1	2.1	4.5	2.7	6.3
		320						284	205	0.5	2.1	4.0	2.7	5.8	3.5	8.2
		400						364	285		2.5	4.9	3.2	7.2	4.3	10.2
	320	320				284	205	284	205		2.6	5.2	3.4	7.6	4.5	10.8
		400						364	285	0.6	3.1	6.3	4.1	9.4	5.5	13.4
		480						444	365		3.6	7.5	4.8	11.1	6.5	15.9
	400	400				364	285	364	285		3.7	7.8	4.9	11.5	6.7	16.5
		480						444	365		4.2	9.1	5.8	13.7	7.9	19.7
		640						604	525	0.8	5.4	12.1	7.5	18.1	10.3	26.1
	480	480				444	365	444	365	0.8	4.9	10.8	6.8	16.2	9.3	23.5
	640	640				604	525	604	525	1	7.9	18.5	11.3	28.1	15.7	41.1

如尺寸不适用，可来图咨询定制。
