平皮带滑轮医疗型法兰型/圆弧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

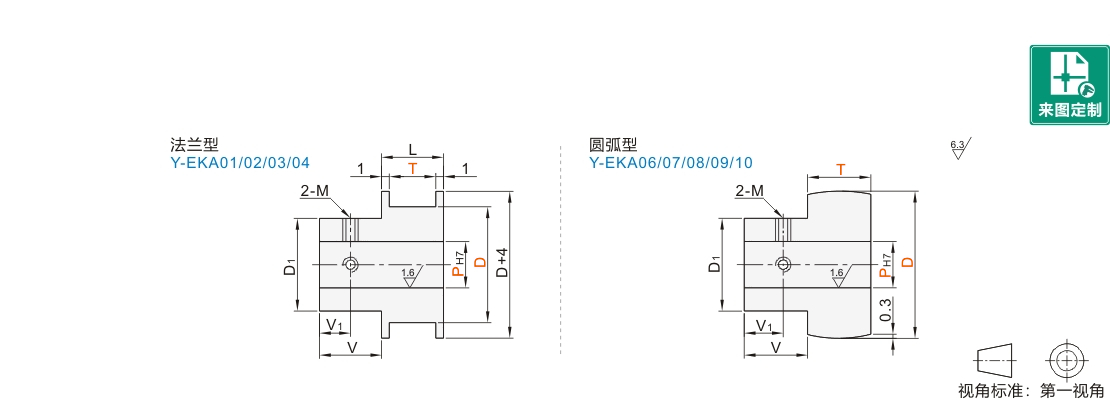

圆孔+螺孔型

代码	材质	表面处理	类型
JT-RVOBSD	S45C	发黑	法兰型
JT-RVOBSU	S45C	喷细砂无电解镀镍	法兰型
JT-RVOBSQ	铝合金	喷细砂本色阳极氧化	法兰型
JT-RVOBSF	SUS304	—	法兰型
JT-RVOBSX	S45C	发黑	圆弧型
JT-RVOBSL	S45C	喷细砂无电解镀镍	圆弧型
JT-RVOBSM	铝合金	喷细砂本色阳极氧化	圆弧型
JT-RVOBSG	SUS304	—	圆弧型
JT-RVOBDS	蓝色POM	—	圆弧型

如对防锈有要求，请先优先选择用不锈钢材质或喷细砂无电解镀镍产品。

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

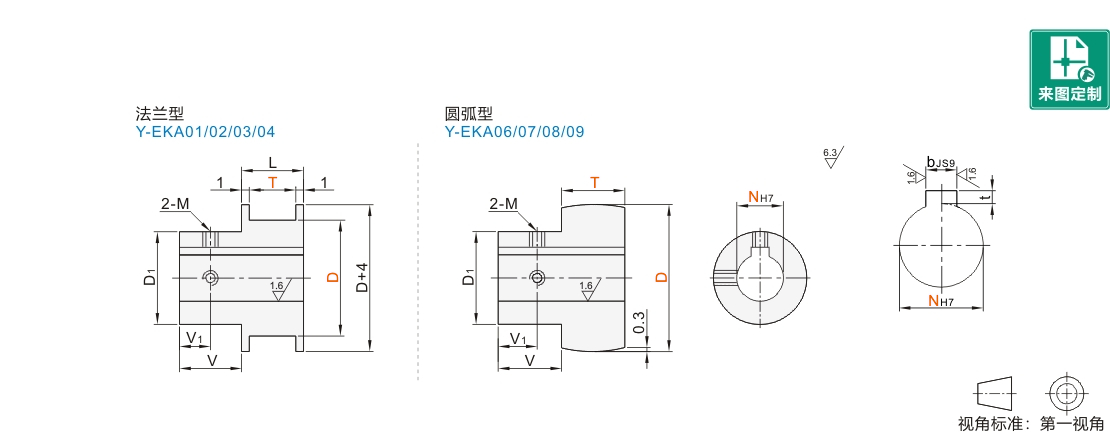

键槽孔+螺孔型

代码	类型	材质	表面处理
JT-RVOBSD	法兰型	S45C	发黑
JT-RVOBSU		S45C	喷细砂无电解镀镍
JT-RVOBSQ		铝合金	喷细砂本色阳极氧化
JT-RVOBSF		SUS304	—
JT-RVOBSX	圆弧型	S45C	发黑
JT-RVOBSL		S45C	喷细砂无电解镀镍
JT-RVOBSM		铝合金	喷细砂本色阳极氧化
JT-RVOBSG		SUS304	—

如对防锈有要求，请先优先选择用不锈钢材质或喷细砂无电解镀镍产品。

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

键槽尺寸 N:新JIS(B1301)键槽尺寸表

NH7		bJS9		t公差
8	+0.015 0	3	±0.0125	1.4	+0.1 0
10		3	±0.0125	1.4
K10		4	±0.0150	1.8
12	+0.018 0	4		1.8
15	+0.018 0	5		2.3
20	+0.021 0	6		2.8
30	+0.021 0	8	±0.0180	3.3	+0.2 0
40	+0.025 0	12	±0.0215	3.3	+0.2 0

选型参数

圆孔+螺孔型

型号		PH7	T	D1	V	V1	M	L
代码	D	PH7	T	D1	V	V1	M	L
法兰型 JT-RVOBSD JT-RVOBSU JT-RVOBSQ JT-RVOBSF 圆弧型 JT-RVOBSX JT-RVOBSL JT-RVOBSM JT-RVOBSG JT-RVOBDS	15	5 6	6※ 11 16 21 27 32	12	8	4	3	T+2
	18	5 6 8		16
	20	5 6 8
	28	5 6 8 10
	30	5 6 8 10 12		20
	35	6 8 10 12
	40	6 8 10 12
	45	8 10 12		30	12	6	5
	50	8 10 12
	60	8 10 12 15
	80	12 15 20 30		50	16	8	8
	100	15 20 30 40		60	16	8	8

※ T=6不适用圆弧型。

键槽孔+螺孔型

型号		NH7	T	D1	V	V1	M	L
代码	D	NH7	T	D1	V	V1	M	L
法兰型 JT-RVOBSD JT-RVOBSU JT-RVOBSQ JT-RVOBSF 圆弧型 JT-RVOBSX JT-RVOBSL JT-RVOBSM JT-RVOBSG	20	8	6※ 11 16 21 27 32	16	8	4	3	T+2
	28	8		16
	30	8 10 K10 12		20
	35	8 10 K10 12
	40	8 10 K10 12
	45	8 10 K10 12		30	12	6	5
	50	8 10 K10 12
	60	8 10 K10 12
	80	12 15 20 30		50	16	8	8
	100	15 20 30 40		60	16	8	8

※ T=6不适用圆弧型。
