悬臂销外螺纹安装型台阶型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

外螺纹退刀槽尺寸见表2。
工艺孔加工条件：总长度除以D段长度＞3；4≤D≤11且总长度≥70；11＜D≤18且总长度≥90；D＞18且总长度≥110。(工艺孔详细尺寸见产品简介)

选型参数

选型表

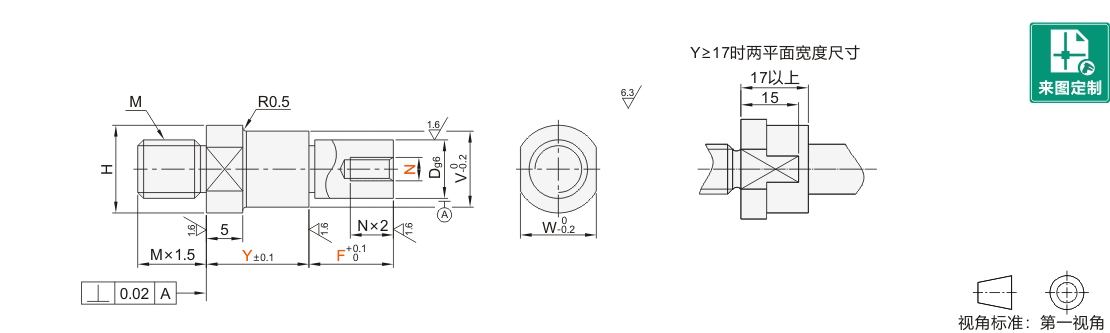

型号		Dg6		最小单位1		N	V	H	W	M
代码	规格	Dg6		Y	F	N	V	H	W	M
JT-GNOSD JT-GNOSU JT-GNOSX	6	6	-0.004 -0.012	7~65	5~80	3	8	10	8	M6
	6A	6	-0.004 -0.012			3	12	14	12	M6
	8	8	-0.005 -0.014			4	10	12	10	M8
	8A	8				4	14	16	14	M8
	10	10				4 5 6	13	15	13	M10
	10A	10				4 5 6	18	20	17	M10
	12	12	-0.006 -0.017		10~80	8	15	17	14	M12
	13	13				8	16	18	15
	15	15				6 8 10	18	20	17
	16	16					19	21	18
	17	17					20	22	19
	18	18					21	23	20
	20	20	-0.007 -0.020			6 8 10 12	24	26	24	M20
	20A	20				6 8 10 12	24	26		M16
	22	22				8 10 12 16	26	28		M20
	22A	22					26	28		M16
	25	25					29	31	27	M20
	25A	25					29	31	27	M16
	30	30				8 10 12 16 20	34	36	32	M20
	30A	30				8 10 12 16 20	34	36	32	M16

表2:外螺纹退刀槽加工尺寸

螺纹直径 (M)	g	r	f
6	1.5~2.5	0.2~0.6	4.3~4 .9
8			6.3~6.6
10			8.1~8.3
12	1.5~3.0	0.2~ 1.0	9.8~ 10.1
16	1.5~3.0		13.6~ 13.8
20	1.5~4.0		17.0~ 17.2
