锲块型侧安装固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	固定环 / 材质	固定环 / 表面处理	固定把手部 / 材质	固定把手部 / 表面处理	把手螺纹部 / 材质	把手螺纹部 / 表面处理	锲块 / 材质	类型
JT-AXZSD	S45C	发黑	锌压铸件	烤漆	SUM24L	黑色铬酸盐光泽处理	C3604	锲块型 ● 切割型 ● 标准把手
JT-AXZSU	S45C	喷细砂无电解镀镍	锌压铸件	烤漆	SUM24L	黑色铬酸盐光泽处理	C3604	锲块型 ● 切割型 ● 标准把手
JT-AXZSX	SUS304	—	锌压铸件	烤漆	SUS303	—	C3604	锲块型 ● 切割型 ● 标准把手
JT-AXZDD	S45C	发黑	锌压铸件	烤漆	SUM24L	黑色铬酸盐光泽处理	C3604	锲块型 ● 切割型 ● 小型把手
JT-AXZDU	S45C	喷细砂无电解镀镍	锌压铸件	烤漆	SUM24L	黑色铬酸盐光泽处理	C3604	锲块型 ● 切割型 ● 小型把手
JT-AXZDX	SUS304	—	锌压铸件	烤漆	SUS303		C3604	锲块型 ● 切割型 ● 小型把手
JT-AXZUD	S45C	发黑	锌压铸件	烤漆	SUM24L	黑色铬酸盐光泽处理	C3604	锲块型 ● 侧安装型 ● 标准把手
JT-AXZUU	S45C	喷细砂无电解镀镍	锌压铸件	烤漆	SUM24L	黑色铬酸盐光泽处理	C3604	锲块型 ● 侧安装型 ● 标准把手
JT-AXZUX	SUS304	—	锌压铸件	烤漆	SUS303	—	C3604	锲块型 ● 侧安装型 ● 标准把手
JT-AXZQD	S45C	发黑	锌压铸件	烤漆	SUM24L	黑色铬酸盐光泽处理	C3604	锲块型 ● 侧安装型 ● 小型把手
JT-AXZQU	S45C	喷细砂无电解镀镍	锌压铸件	烤漆	SUM24L	黑色铬酸盐光泽处理	C3604	锲块型 ● 侧安装型 ● 小型把手
JT-AXZQX	SUS304	—	锌压铸件	烤漆	SUS303	—	C3604	锲块型 ● 侧安装型 ● 小型把手

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。
由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

选型参数

选型表

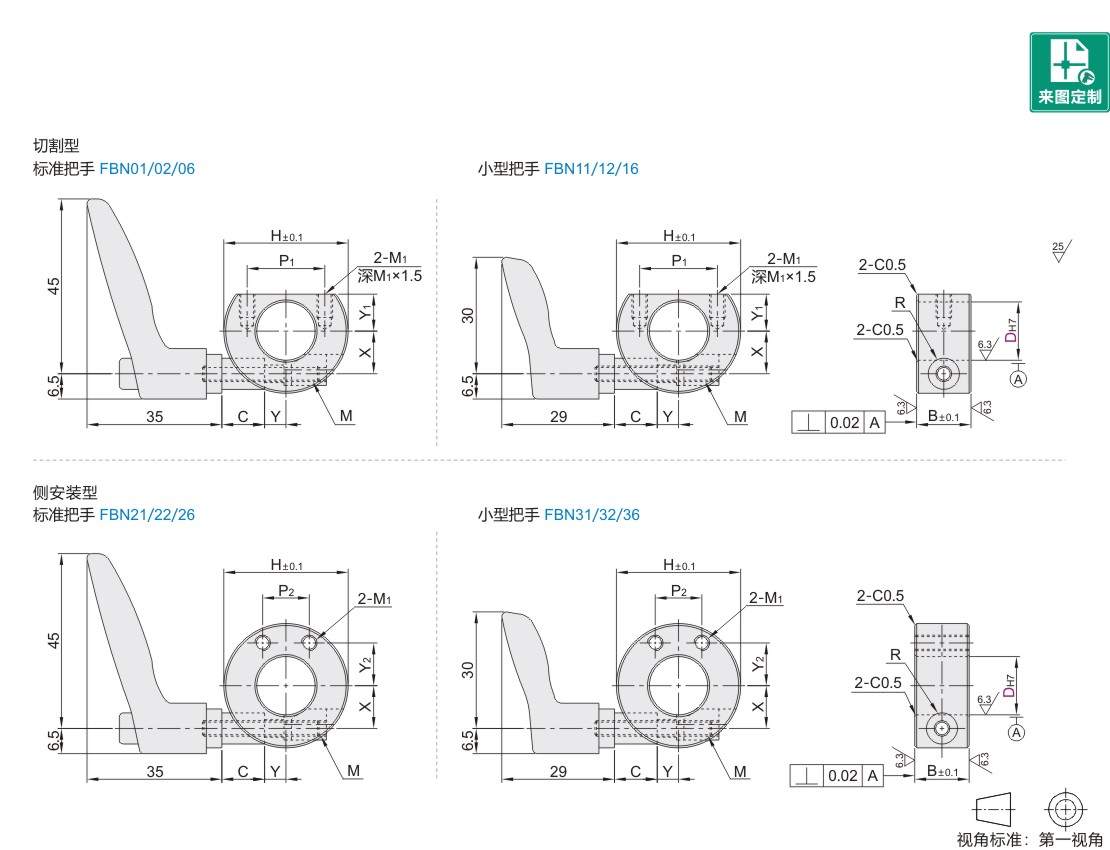

型号		把手颜色	B	H	M	M1	P1	P2	Y1	Y2	R	X	Y	C	使用把手
代码	D	把手颜色	B	H	M	M1	P1	P2	Y1	Y2	R	X	Y	C	使用把手
切割型侧安装型 (标准把手) (标准把手) JT-AXZSD JT-AXZUD JT-AXZSU JT-AXZUU JT-AXZSX JT-AXZUX (小型把手) (小型把手) JT-AXZDD JT-AXZQD JT-AXZDU JT-AXZQU JT-AXZDX JT-AXZQX	10	M(橙色) B(黑色) S(银灰色)	14	28	4	M4	18	10	7	9	4	8.5	4.5	11	标准把手 HAF73(HAF75)-M4-L25-J/E/G 小型把手 HAD26(HAD27)-M4-L25-J/E/Y
	12			28			18	10	8	9.5		9.5	4
	15			32			20	12	9.5	11		11	5.5
	16			34	5		22	12	10	12	4.5	11.5	6	12	标准把手 HAF73(HAF75)-M5-L30-J/E/G 小型把手 HAD26(HAD27)-M5-L25-J/E/Y
	20			40		M5	25	14	13	14		13.5	8
	25			45			29	18	14.5	16.5		16	9
	30			52			30	22	19	19		18.5	11.5

JT-AXZSX、JT-AXZDX、JT-AXZUX、JT-AXZQX(不锈钢)使用的把手为( )内的型号。
D30的C(内外圆倒角)为1.0。

壁厚·外径的比较表

D	尺寸差		楔块型		标准型
D	B(壁厚)	H(外径)	B(壁厚)	H(外径)	B(壁厚)	H(外径)
10	-4	-7	14	28	18	35
12	-4	-12	14	28	18	40
15	-4	-12	14	32	18	44
16	-4	-10	14	34	18	44
20	-4	-8	14	40	18	48
25	-4	-15	14	45	18	60
30	-4	-18	14	52	18	70
