波纹带槽钣金吸盘

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	吸盘材质	类型
JT-UVBOQ	丁腈橡胶(NBR)	波纹带槽

特点
吸盘底部特殊凹槽结构，适用于油性表面、防滑性能好；
用于搬运金属薄板，具有良好水平和横向抓取力；
适用于不同形状、尺寸的工件。

选型参数

选型表

型号		螺纹	吸力 (N)	侧向力 (N)	油性表面侧向力(N)	内部体积 (cm³)
代码	规格	螺纹	吸力 (N)	侧向力 (N)	油性表面侧向力(N)	内部体积 (cm³)
JT-UVBOQ	22	FG02(内接螺纹G1/4) MG02(外接螺纹G1/4)	16	18	6	2.5
	30		22	30	13	5.7
	40		38	36	33	8.7
	50	FG02(内接螺纹G1/4) FG03(内接螺纹G3/8) MG03(外接螺纹G3/8)	53	55	52	16.1
	60		82	82	77	28.8
	80		135	145	140	67.6
	100		190	220	214	115
	125		250	352	335	220

上表吸力、侧向力为测量工件表面光滑、干燥，真空度-60KPa条件下的值，以上数值不包括安全系数。根据工件表面状况不同，数值可能会有所变化。

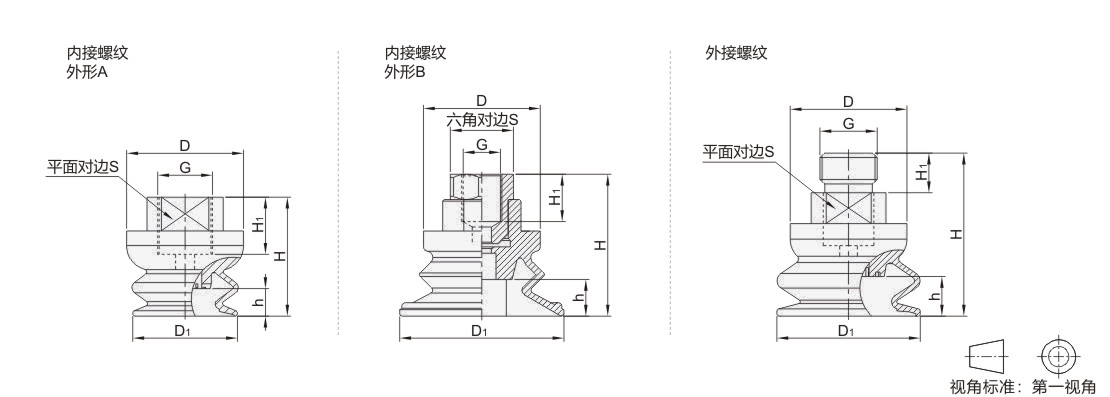

尺寸表

规格	螺纹	D	H	H1	G	D1	S	h	连接方式	外形	重量(g)
22	FG02	24.5	25	12	G1/4	21	16	5.8	内接螺纹	A	9.06
22	MG02	24.5	34	9		21	16	5.8	外接螺纹	—	13.74
30	FG02	26.5	28	12		32	17	9	内接螺纹	A	13.51
30	MG02	26.5	37	9		32		9	外接螺纹	—	13.74
40	FG02	26	29	15		42		10	内接螺纹	A	15.07
40	MG02	26	38	9		42		10	外接螺纹	—	19.75
50	FG03	37	37	15	G3/8	52	22	11.5	内接螺纹	A	35.17
	FG02		46	15	G1/4				内接螺纹	B	51.19
	MG03		46	9	G3/8				外接螺纹	—	43.37
60	FG03	38	41.5	15	G3/8	63		14.5	内接螺纹	A	41.35
	FG02		50.5	15	G1/4				内接螺纹	B	57.37
	MG03		50.5	9	G3/8				外接螺纹	—	49.55
80	FG03	40	50	15	G3/8	83		22	内接螺纹	A	63.38
	FG02		59	15	G1/4				内接螺纹	B	79.4
	MG03		59	9	G3/8				外接螺纹	—	71.58
100	FG03	40.8	57	15	G3/8	103		26	内接螺纹	A	100.42
	FG02		66	15	G1/4				内接螺纹	B	116.44
	MG03		66	9	G3/8				外接螺纹	—	108.62
125	FG03	54	68	15	G3/8	128		32	内接螺纹	A	168.87
	FG02		77	15	G1/4				内接螺纹	B	184.89
	MG03		77	9	G3/8				外接螺纹	—	177.07
