减震脚轮固定型/平底活动型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-MSOQD	固定型	SUS304	抛光	—	SH	人造胶	灰色	单滚珠
JT-MSIQD	平底活动型	SUS304	抛光	—	SH	人造胶	灰色	单滚珠
JT-MSIQU	平底活动型	SUS304	抛光	塑料单刹	SH	人造胶	灰色	单滚珠

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留
充足转动空间(仅适用JT-MSIQD/JT-MSIQU)。

选型参数

选型表

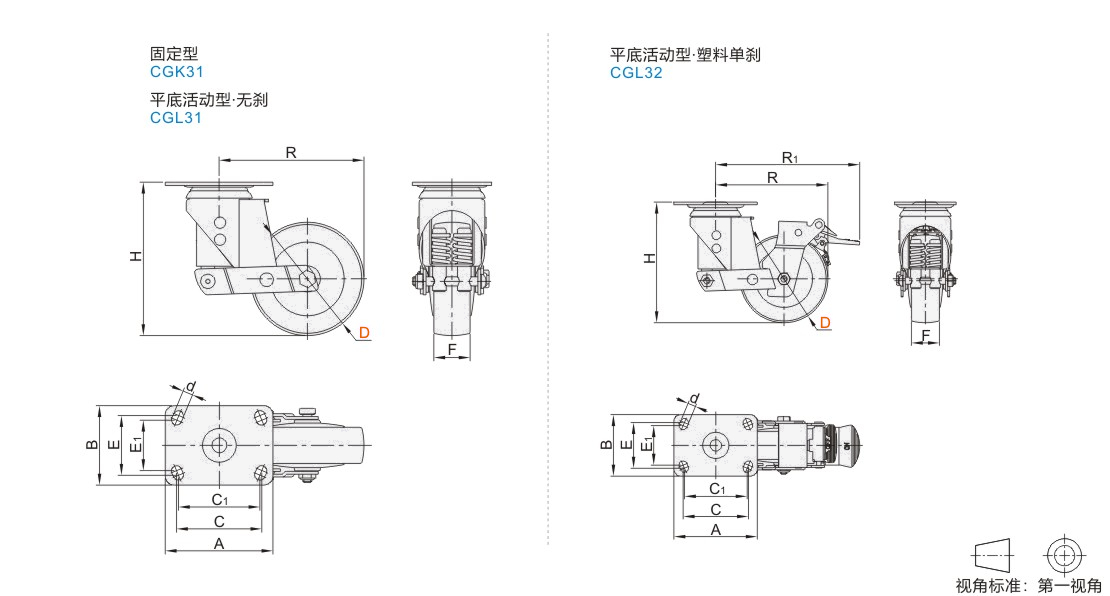

型号		轮部代号	H	F	A	B	C	C1	E	E1	d	R	R1	容许载荷 (kg)	参考重量(kg)
代码	D	轮部代号	H	F	A	B	C	C1	E	E1	d	R	R1	容许载荷 (kg)	JT-MSOQD	JT-MSIQD	JT-MSIQU
固定型 JT-MSOQD 平底活动型无刹 JT-MSIQD 塑料单刹 JT-MSIQU	75	SH	113	32	95	70	75	72	52	45	8.9	116.9	163.1	70	0.86	0.86	1.05
	100		138									127.6	163.9	100	0.97	0.97	1.16
	125		160									144.6	183.6	120	1.09	1.09	1.32

暂未上传文档资料

减震脚轮 固定型/平底活动型
