三维运动拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	外径	打开方式	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-KBPSD	43	两侧可打开	双腔	工程塑料	黑色	-40°C~80℃	UL94-V2	三维运动型
JT-KBPDD	65	两侧可打开	双腔	工程塑料	黑色	-40°C~80℃	UL94-V2	三维运动型
JT-KBPUD	81	两侧可打开	双腔	工程塑料	黑色	-40°C~80℃	UL94-V2	三维运动型

特点：适用于机器人，自动化设备、机床等多维运动电缆保护场合，
链节连接设计，方便填装、加长和缩短型三维拖链。
本系列拖链不包含接头，接头需单独购买。

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	适用拖链外径D	梳状板	材质	颜色	允许温度	阻燃等级
VDR01	两端接头	43	有	工程塑料	黑色	-40°C~80°C	UL94-HB
VDR02	中间接头	43	无
VDR11	两端接头	65	有
VDR12	中间接头	65	无
VDR21	两端接头	81	有
VDR22	中间接头	81	无

选型参数

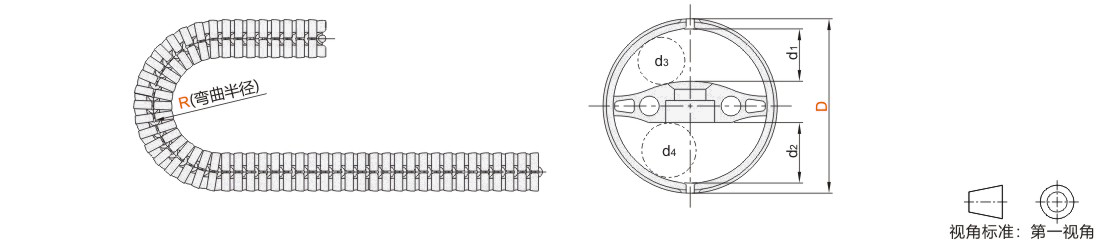

拖链

型号		弯曲半径 R	链节数 N	节距 P	内高		最大电缆直径		接头		重量 kg/m
代码	外径D	弯曲半径 R	链节数 N	节距 P	d1	d2	d3	d4	两端接头	中间接头	重量 kg/m
JT-KBPSD	43	58	1~	13.9	13	15	11	13	VDR01	VDR02	≈0.36
JT-KBPDD	65	87		20.5	19.5	22.5	17.5	20.5	VDR11	VDR12	≈0.83
JT-KBPUD	81	110		25.6	24	28	22	26	VDR21	VDR22	≈1.3

为了更加快速而方便的插入/拆卸电缆，建议最大电缆直径约为上表所述值的70%。
如果是首次选用，则有可能拖链长度不够，建议多选1、2节做备用，安装时再进行拆卸调整。

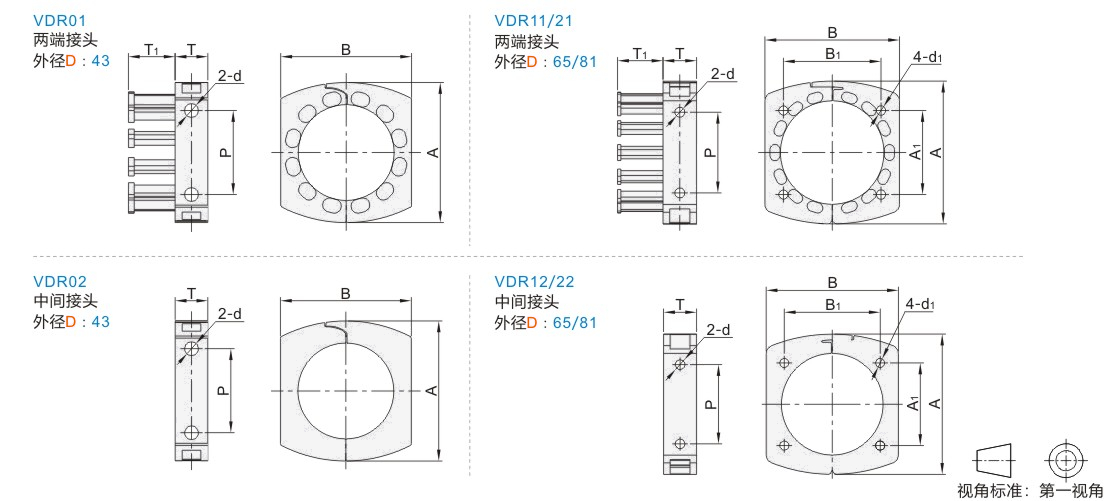

接头

型号		A	B	A1	B1	P	T	T1	d	d1	适用拖链
代码	外径D	A	B	A1	B1	P	T	T1	d	d1	适用拖链
VDR01	43	60	56	—	—	36	14	20	5.8	—	JT-KBPSD
VDR02	43	60	56	—	—	36	14	—		—	JT-KBPSD
VDR11	65	84	80	50	58	48	20	27		5.5	JT-KBPDD
VDR12	65	84	80	50	58	48	20	—		5.5	JT-KBPDD
VDR21	81	105	96	70	70	64	27	27.5	6.5	6.5	JT-KBPUD
VDR22	81	105	96	70	70	64	27	—	6.5	6.5	JT-KBPUD
