选择代码

代码参数

材质

表面处理

选型参数

丝杠外径D(mm) *

螺距 *

丝杠长度L(mm) *

60~1200/0.5

台阶长度S(mm) *

2~100/0.5

梯形丝杠组件法兰螺母型

图片仅供参考

梯形丝杠组件法兰螺母型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	材质 / 丝杠	材质 / 螺帽	表面处理 / 丝杠	类型
JT-ILSQD●	右旋	S45C	黄铜	发黑	固定侧+自由侧 ● 法兰型螺帽
JT-ILSQU●	右旋	SUS303	黄铜	—	固定侧+自由侧 ● 法兰型螺帽
JT-ILEQD	右旋	S45C	球墨铸铁 QT400	发黑	固定侧+自由侧 ● 法兰型螺帽
JT-ILEQU	右旋	SUS303	球墨铸铁 QT400	—	固定侧+自由侧 ● 法兰型螺帽

选型参数

选型表

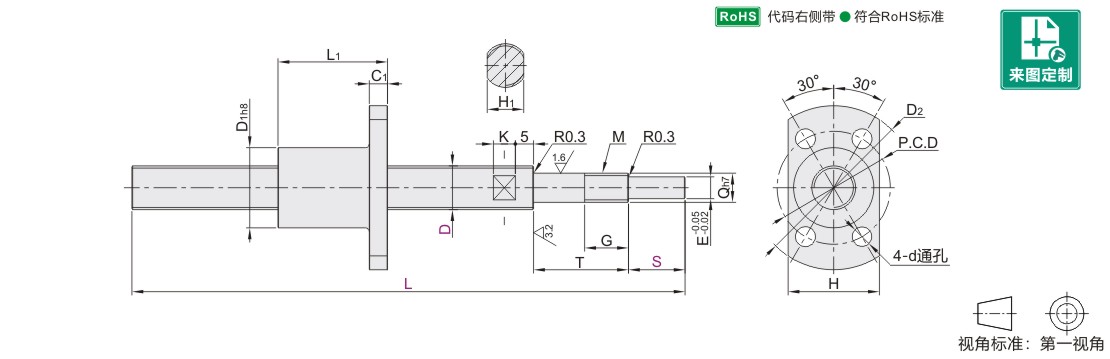

型号		螺距	最小单位0.5		螺帽尺寸							丝杠尺寸							轴向间隙	径向间隙	动态容许推力 KN	理论传动效率
代码	丝杠轴径D	螺距	L	S	D1	L1	D2	C1	P.C.D	d	H	T	Q	G	M	E	H1	K	轴向间隙	径向间隙	动态容许推力 KN	理论传动效率
JT-ILSQU	10	3	60~499	2~40	20	24	37	5	26	4.3	23	27	6	6	M6×0.75	5	8	5	0.1mm 以内	0.3mm 以内	2.5	≈32%
JT-ILSQD JT-ILSQU JT-ILEQD JT-ILEQU	12	2	70~1000	2~100	22	30	45	5	31	5.3	25	26	8	12	M8×1.0	6	10				3.9
	12	3										26	8	12	M8×1.0	6	10				3.9
	14	3										29	10	13	M10×1.0	8	12	7			4.5	≈39%
	16	3	80~1200		28	35	52	6	38	6.3	31		12		M12×1.0	10	14	8			6.62	≈35%
	16	4	80~1200		28	35	52		38		31		12(有牙痕)		M12×1.0	10	14				6.62	≈35%
	20	4	100~1200		32	40	57		42		35	34	15	15	M15×1.0	12	17				9.8	≈37%
	25	5	100~1200		36	50	62	7	47		41	34	15	15	M15×1.0	12	23				14.2	≈37%

L>L1+T+S。

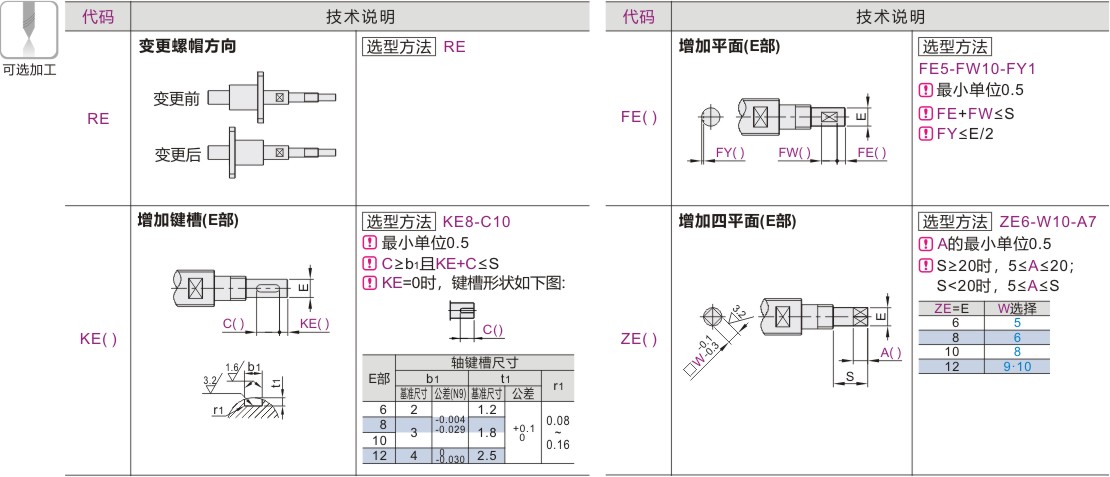

可选加工参数

产品名称

暂未上传文档资料
