产品详情
文档下载

代码	材质 / 主体	材质 / 密封圈	类型
JT-TWQSD	黄铜	丁腈橡胶	外螺纹 ● 直接头
JT-TWQDD	黄铜	丁腈橡胶	外螺纹 ● 内六角孔直接头
JT-TWQUD	黄铜	丁腈橡胶	外螺纹 ● 弯接头

选型参数

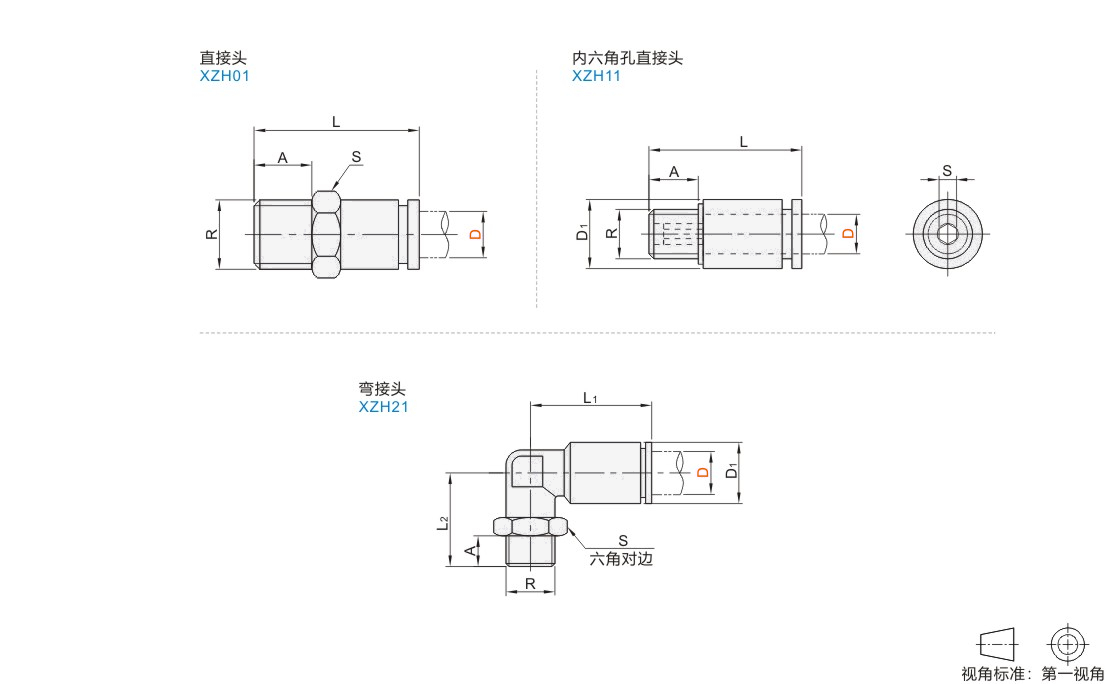

直接头

型号		公称型号	R	S	L	A
代码	D	公称型号	R	S	L	A
JT-TWQSD	4	M5	M5×0.8	10	22.6	5
	4	1	R1/8	10	17.6	7
	6	1	R1/8	12	25.9	7.5
	6	2	R1/4	14	25	9.5
	8	1	R1/8		29.4	7.5
		2	R1/4		27.4	9.5
		3	R3/8	17	21.6	10.5
	10	1	R1/8		33	7.5
		2	R1/4		32.9	9.5
		3	R3/8		31	10.5
		4	R1/2	22	24.2	12
	12	2	R1/4	19	26.2	9.5
		3	R3/8	19	35.7	10.5
		4	R1/2	21	28	12

内六角孔直接头

型号		公称型号	R	L	D1	A	S
代码	D	公称型号	R	L	D1	A	S
JT-TWQDD	4	M5	M5×0.8	21.5	9	5	2.5
	6	1	R1/8	23.2	12	7.5	4.2
	8	2	R1/4	27.5	13.7	9	6.2
	10	2	R1/4	33.6	16	10.5	6.5
	10	3	R3/8	30.8	16.9	10.5	8.2
	12	2	R1/4	35.9	18	9.5	6.2
	13	3	R3/8	31.5	18	11	8

弯接头

型号		公称型号	R	A	L1	S	L2	D1
代码	D	公称型号	R	A	L1	S	L2	D1
JT-TWQUD	4	M5	M5×0.8	5	17.7	8	16.2	8.9
	4	1	R1/8	7.5	17.7	10	16.7	8.9
	6	1	R1/8	7.5	13.8	10	20.3	11.9
	6	2	R1/4	9.5	23.9	14	22.1	11.9
	8	1	R1/8	7.5	26.2	12	20.5	13.9
		2	R1/4	9.5	26.8	14	22.8
		3	R3/8	10	26.4	17	23.5
	10	1	R1/8	7.5	31.1	14	JT-VMPDOCSUZMPNZFZ.4	16
		2	R1/4	9.5	31	14	23.4
		3	R3/8	10.5	26.1	17	24.7
		4	R1/2	11	30.8	21	25.4
	12	2	R1/4	9.5	31.3	17	25	18
		3	R3/8	10.5	31.5	17	25.6
		4	R1/2	11	31.5	21	26.8
