手轮外径D(mm) *

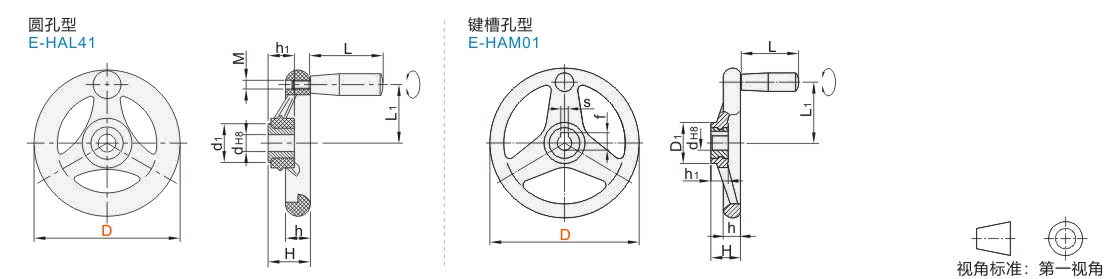

圆轮缘手轮圆孔型/键槽孔型

图片仅供参考

圆轮缘手轮圆孔型/键槽孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装方式	联轴部分 / 材质	联轴部分 / 表面处理	手轮主体 / 材质	手轮主体 / 颜色	握柄 / 材质	握柄 / 颜色	类型
JT-VQBIFD	圆孔型	S45C	镀锌	PA6	黑色	PA6	黑色	转动手柄型
JT-VQBGSD	键槽孔型	S45C	—	PF	黑色	PF	黑色	转动手柄型

选型参数

JT-VQBIFD

型号		d		L	L1	H		h		h1	d1		M		参考重量 (kg/pcs)
代码	D	d		L	L1	H		h		h1	d1		M		参考重量 (kg/pcs)
JT-VQBIFD	100	10		60	37	43		14		29	31		M8		0.20
	125	12.7		60	48	44		15		29	33		M8		0.33
	160	14		80	64	54		17		38	41		M10		0.49
	200	18		80	80	60		19		39	35		M10		0.78

JT-VQBGSD

型号		d	L		L1	H		h		h1	D1		f	s		参考重量 (kg/pcs)
代码	D	d	L		L1	H		h		h1	D1		f	s		参考重量 (kg/pcs)
JT-VQBGSD	100	12	50		36	27		17		18	34		13.8	4		0.18
	125	12	63		47	29		20		18	36		13.8	4		0.25
	160	16	80		62	38		22		20	40		18.3	5		0.40
	200	18			80	46		25		25	50		20.8	6		0.76
	250	25			101	51		28		28	56		28.3	8		1.11
	300	25	100		101	58		29		28	69		28.3	8		1.46
