薄型气缸耳轴板（固定型/螺孔型/通孔型/双耳型）

图片仅供参考

薄型气缸耳轴板（固定型/螺孔型/通孔型/双耳型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-UHXUD	S45C	发黑	固定型 ● 螺孔型
JT-UHXUX	S45C	发黑	固定型 ● 通孔型
JT-UHXQD	S45C	发黑	指定型 ● 螺孔型
JT-UHXQX	S45C	发黑	指定型 ● 通孔型

选型参数

选型表

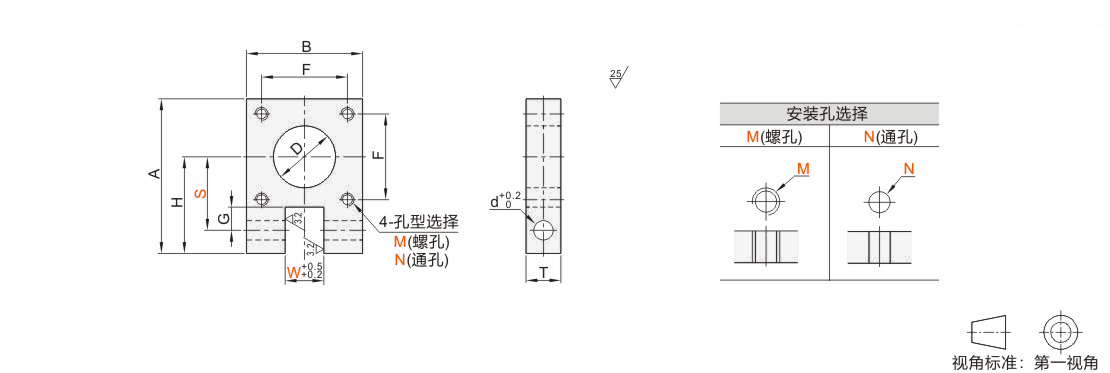

型号		S		W		安装孔选择		D	A		H		B	F	G	T	d	适用气缸内径
代码	规格	固定型	指定型最小单位1	固定型	指定型最小单位1	M (粗牙螺纹)	N (通孔)	D	固定型	指定型	固定型	指定型	B	F	G	T	d	适用气缸内径
固定型 JT-UHXUD JT-UHXUX 指定型 JT-UHXQD JT-UHXQX	12	19	19~29	10	8~10	M3	—	16	40	H+15	25	S+6	30	15.5	6	9	5	Ø12
	16	21	21~31	10	8~10	M3	—	21	42	H+15	27	S+6	30	20	6	9	5	Ø16
	20	27	27~37	12	10~12	M5	6.5	25	52	H+18	34	S+7	38	25.5	8	12	6	Ø20
	25	29	29~39	12	10~12			28	57	H+21	36	S+7	44	28	8	12	6	Ø25
	32	35	35~45	16	10~16			32	66	H+23	43	S+8	50	34	12	16	8	Ø32
	40	40	40~50	16	10~16			42	75	H+26	49	S+9	55	40	14	16	10	Ø40
	50	50	50~60	19	12~19	M6	9	54	95	H+33	62	S+12	65	50	17	19	12	Ø50
	63	60	60~70	19	12~19	M8	—	62	111	H+39	72	S+12	80	60	20	19	12	Ø63
