还有0项未选择重置

选择代码

代码参数

材质

精度等级

表面处理

轴身加工

形状筛选

种类筛选

轴端加工（右）

轴端加工（左）

选型参数

轴径D *

长度L *

20~1500/1

螺纹长度A(mm) *

3~150/1

台阶长度E *

2~150/1

螺纹长度B(mm) *

2~1500/1

台阶长度F *

2~150/1

螺纹长度S *

2~1500/1

台阶直径P *

台阶直径Q *

图片仅供参考

实心导向轴两端外螺纹同径 g6公差

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	代码分类	D公差	材质	硬度	表面处理
JT-CVFSD	标准型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CVFQD	标准型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CVESD	同径型	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CVFSU	标准型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CVFQU	标准型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CVESU	同径型	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CVFSQ	标准型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	低温镀黑铭
—	标准型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	低温镀黑铭
JT-CVESQ	同径型	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	低温镀黑铭
JT-CVFSX	标准型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CVFQX	标准型 / 精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CVESX	同径型	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CVFSL	标准型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CVFQL	标准型 / 精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CVESL	同径型	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：B·S=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
精密级导向轴的螺纹根部带有研磨退刀槽（最宽1mm，最深0.1mm）。

选型参数

标准型(普通级)

型号			最小单位1			P·Q 选择	R	C
代码	Dg6		L	E·F	B·S	P·Q 选择	R	C
JT-CVFSD JT-CVFSU JT-CVFSQ JT-CVFSX JT-CVFSL	4	-0.004 -0.012	20~300	E=2~P×5 F=2~Q×5	根据使用要求指定B·S尺寸 B·S=0时，无外螺纹	3	0.2	0.2 以下
	5		20~400			3 4	0.2	0.2 以下
	6		20~600			3 4 5	0.3	0.5 以下
	8	-0.005 -0.014	20~800			3 4 5 6
	10	-0.005 -0.014	20~800			4 5 6 8
	12	-0.006 -0.017	20~1000			5 6 8 10 12
	13					5 6 8 10 12
	15					5 6 8 10 12
	16		20~1200			5 6 8 10 12 16
	18					6 8 10 12 16
	20	-0.007 -0.020				8 10 12 16		1.0 以下
	25					8 10 12 16 20 24
	30		20~1500			8 10 12 16 20 24
	35	-0.009 -0.025				10 12 16 20 24 30	0.5
	40					12 16 20 24 30
	50					16 20 24 30

JT-CVFSQ仅适用于D≤30且L≤500。

同径型

型号			最小单位1		M
代码	Dg6		L	A·B	M
JT-CVESD JT-CVESU JT-CVESQ JT-CVESX JT-CVESL	3	-0.002 -0.008	20~200	3~15	3
	4	-0.004 -0.012	20~300	4~20	4
	5		20~400	4~25	5
	6		20~600	5~30	6
	8	-0.005 -0.014	20~800	7~40	8
	10	-0.005 -0.014	20~800	8~50	10
	12	-0.006 -0.017	20~1000	9~60	12
	16	-0.006 -0.017	20~1200	10~80	16
	20	-0.007 -0.020	20~1200	13~100	20
	30	-0.007 -0.020	20~1500	18~150	30

JT-CVESQ仅适用于D≤30且L≤500。

标准型(精密级)

型号			最小单位1			P·Q 选择	R	C
代码	Dg6		L	E·F	B·S	P·Q 选择	R	C
JT-CVFQD JT-CVFQU JT-CVFQX JT-CVFQL	5	-0.004 -0.012	20~300	E=2~P×5 F=2~Q×5	根据使用要求指定B.S尺寸 B.S=0时，无外螺纹	3	0.2	0.5 以下
	6	-0.004 -0.012				3 4	0.3
	8	-0.005 -0.014				3 4 5 6
	10	-0.005 -0.014	20~350			4 5 6 8
	12	-0.006 -0.017				5 6 8 10
	13					5 6 8 10
	15					5 6 8 10 12
	16					5 6 8 10 12
	18					5 6 8 10 12 16
	20	-0.007 -0.020	20~450			6 8 10 12 16		1.0 以下
	25					8 10 12 16 20
	30					8 10 12 16 20 24

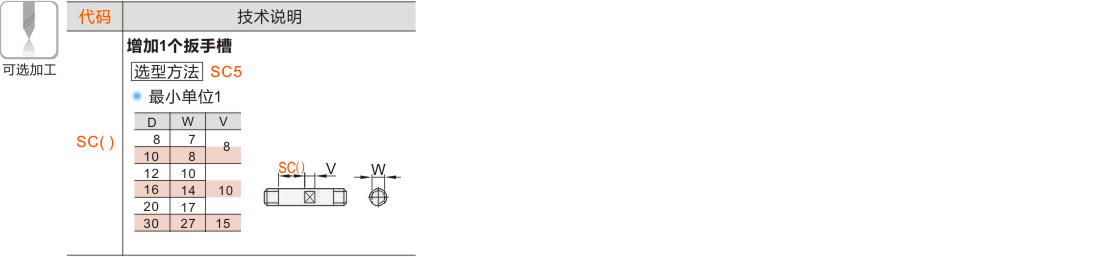

可选加工参数
