关节轴承用连接夹杆

图片仅供参考

关节轴承用连接夹杆

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-UHTSD	S45C	发黑	1个内六角圆柱头螺钉	关节轴承用
JT-UHTSU	A6063	—	1个不锈钢内六角圆柱头螺钉	关节轴承用

DH7公差为开口加工前的公差。

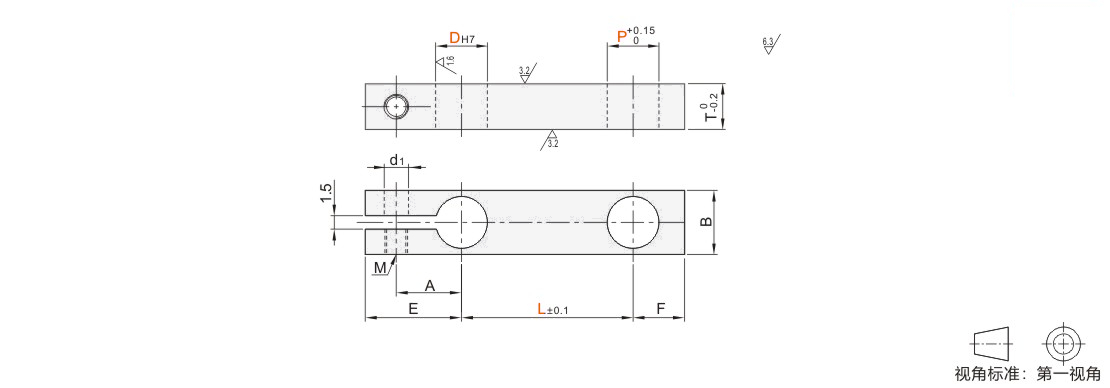

选型参数

选型表

型号		P 最小单位1	L 最小单位1	T	B	E	A	附件螺栓 M	d1
代码	DH7	P 最小单位1	L 最小单位1	T	B	E	A	附件螺栓 M	d1
JT-UHTSD JT-UHTSU	5	3~6	10~100	6	10	12	6	M4×10	4.3
	6	3~6	15~150	6	10	12	7	M4×10	4.3
	8	4~8	15~150	10	12	15	8	M6×12	6.5
	10	4~10	15~160	10	16	15	9	M6×16
	12	5~12	15~160	12	18	16	10	M6×16
	14	6~18	20~160		22	18	12	M6×20
	15		20~160			18	12
	16		30~160			20	14
	18	8~20	30~160		25	22	15	M6×25
	20	8~20	40~160	15	28	22	15	M8×25	8.5
	25	10~25	40~160	15	32	25	18	M8×30	8.5

F尺寸表

D	P
D	3	4	5	6	8	10	12	14	15	16	18	20	25
5	5	6	7	8
6	5	6	7	8
8		7	8	9	10
10		7	8	9	10	12
12			7	8	9	11	14
14				9	10	11	13	14
15				9	10	12	14	16	17
16					10	11	13	14	15	16
18					10	11	13	14	15	16	18
20					10	12	13	14	15	16	18	20
25						11	12	13	14	15	17	19	23
