角接触球轴承 DB背对背配对型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

品牌	轴承类型代码	轴承精度	后置代码	轴承材质	接触角(°)
HRB	7	P5	未标注：内圈引导树脂保持架 TA：外圈引导树脂保持架	SUJ2	C：15° AC：25°

出厂前未封入润滑脂，请在使用前封入。

选型参数

选型表

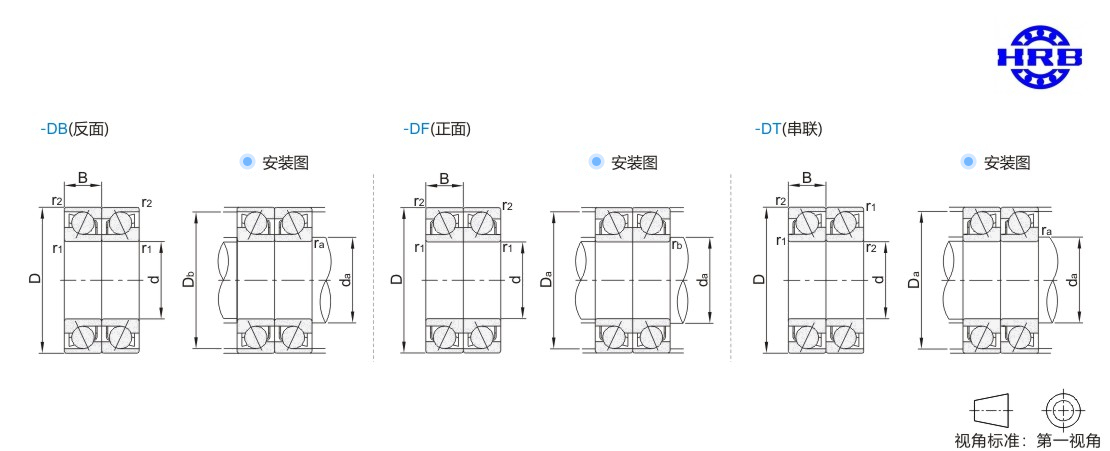

型号			d	D	B	r1 min	r2 min	额定载荷 (KN)		极限转速 (r/min)		安装尺寸									重量 (kg) 参考
型号								额定载荷 (KN)		极限转速 (r/min)		DB			DF			DT
DB配对	DF配对	DT配对						Cr (动)	Cor (静)	脂润滑	油润滑	da (min)	Db (max)	ra (max)	da (min)	Da (max)	rb (max)	da (min)	Da (max)	ra (max)
JT-LSSUBMYBFONXQPX	—	—	15	32	9	0.3	0.1	10.3	7.06	36000	53000	17	30.4	0.3	17	30	0.1	17	30	0.3	0.6
JT-LUSUBMFONXQPX				35	11	0.6	0.15	12.6	8.06	27000	35000	20	33	0.6	—	—	—	—	—	—	0.08
JT-LUSUBMYBFONXQPX					11	0.6	0.3	14.4	9.84	34000	50000	20	33	0.6	20	30	0.3				0.1
—	JT-LSSQBMYBFFNXQPX/P5DF-HRB		17		10	0.3	0.1	11.9	8.34	32000	48000	19	33.4	0.3	19	33	0.1				0.08
JT-LUSQBMYBFONXQPX	—		17	40	12	0.6	0.3	18	12.4	30000	44800	22	38	0.6	22	35	0.3				0.12
JT-LSSFBMFONXQPX			20	42	12	0.6	0.3	16.2	11.5	22000	29000	25	39.5	0.6	—	—	—				0.14
JT-LUSFBMFFNYQPX/P5DB-HRB				47	14	1	0.6	22.7	15.7	19000	27000	26	42	1	—	—	—				0.2
—	JT-LUSFBMYBFONAQPX			47	14	1	0.3	24.4	17.3	25000	38000	26	45		26	41	0.3				0.2
JT-LQSFBMFONXQPX	—			52	15	1.1	0.6	29.1	19.2	19000	26000	27	47		—	—	—				0.28
JT-LUSOBMFONXQPX			25	52	15	1		25.8	19.6	15000	23000	31	47		31	46	0.5				0.26
JT-LUSXBMFONXQPX			30	62	16			35.9	28.2	13000	19000	36	57		—	—	—				0.4
JT-LUSXBMYBFONXQPX							0.3	37.9	30.6	16000	27000		60		36	56	0.3	36	56	1
JT-LUSXMYBFONXQPX							0.3	39.5	32	19000	30000		60		—	—	—	—	—	—
JT-LQSXBMFONXQPX				72	19	1.1	0.6	50.2	27.4	13000	18000	37	67	1.1	—	—	—	37	65	1.1	0.7
JT-LSSLBMYBFONXQPX			35	62	14	1	0.3	30.9	32	15000	25000	41	60	1	41	56	0.3	41	56	1	0.3
JT-LSSLMFONXQPX			35	62	14	1		31	27.4	13500	20000	41	57		—	—	—	—	—	—	0.3
JT-LUSMBMYBFONXQPX			40	80	18	1.1		52.1	46.4	12500	20000	47	75		47	73	0.6	47	73	1	0.74
JT-LSDSBMYBFONXQPX	7010ACTA/P5DF-HRB		50	80	16	1		40	41.6	12000	19000	56	78		56	74	0.3	56	74	1	0.52
JT-LUDSMFONXQPX	—		50	90	20	1.1	0.6	68.9	63.4	10000	14000	57	85		—	—	—	—	—	—	0.8
—	7011AC/P5DF-HRB		55	90	18	1.1	0.6	49.2	51.4	8700	12600	62	85		62	83	0.6				0.76
JT-LQDUBMFONXQPX	—		60	130	31	2.1	1.1	164	147	7300	9800	72	123	2	—	—	—				3.5
JT-LUUSBMYBFONXQPX			100	180	34	2.1	1.1	240	260	5600	8800	112	173								6.5
—		JT-LSUFBMYBFONYQPX	120	180	28	2	1	172	222	5300	8000	130	174					130	170	2	4.18
JT-LSQSBMYBFONXQPX		—	150	225	35	2.1	1.1	258	346	4200	6400	162	219					—	—	—	8.2

1Kgf=9.81N
