圆形双头螺纹支柱

图片仅供参考

圆形双头螺纹支柱

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-PBASD●	L尺寸指定型 / 标准型	SS400	—
JT-PBADD●	L尺寸指定型 / 带扳手槽型	SS400	—
—	L尺寸选择型 / 带扳手槽型	SS400	—
JT-PBASU●	L尺寸指定型 / 标准型	SS400	发黑
JT-PBADU●	L尺寸指定型 / 带扳手槽型	SS400	发黑
JT-PBAFU	L尺寸选择型 / 带扳手槽型	SS400	发黑
JT-PBASQ●	L尺寸指定型 / 标准型	SS400	无电解镀镍
JT-PBADQ●	L尺寸指定型 / 带扳手槽型	SS400	无电解镀镍
JT-PBAFQ	L尺寸选择型 / 带扳手槽型	SS400	无电解镀镍
JT-PBASX●	L尺寸指定型 / 标准型	SUS304	—
JT-PBADX●	L尺寸指定型 / 带扳手槽型	SUS304	—
JT-PBAFX	L尺寸选择型 / 带扳手槽型	SUS304	—

L	公差
15~300	±0.2
300.5~600	±0.3
600.5~1020	±0.4

Q235材质的产品出货时带有防锈油。

代码右侧带●符合ROHS标准。

选型参数

L尺寸指定型·标准型

型号					最小单位0.5		M
代码			D		L		M
JT-PBASD JT-PBASU JT-PBASQ JT-PBASX			5		15.0~60		2.6
			6		15.0~60		3
			8		20.0~160		4
			10		20.0~360		5
			12		25.0~420		6
			15		30.0~520		8
			20		35.0~520		10
			25		45.0~620		12
			30		55.0~720		16
			35		55.0~820		16
			40		65.0~920		20
			50		80.0~1020		24

L尺寸指定型·带扳手槽型

型号				最小单位0.5			最小单位1				M		W		V1
代码			D	L			SC				M		W		V1
JT-PBADD JT-PBADU JT-PBADQ JT-PBADX			5	15.0~60.0			0~52				2.6		4		8
			6	15.0~60.0			0~52				3		5
			8	20.0~160.0			0~ 152				4		7
			10	20.0~360.0			0~350				5		8
			12	25.0~420.0			0~408				6		10		10
			15	30.0~520.0			0~508				8		13
			20	35.0~520.0			0~508				10		17
			25	45.0~620.0			0~610				12		22
			30	55.0~720.0			0~705				16		27		16
			35	55.0~820.0			0~805				16		30		16
			40	65.0~920.0			0~900				20		36		20
			50	80.0~1020.0			0~ 1000				24		41		20

L尺寸选型型

型号		L						SC	M	W	V1
代码	D	L						SC	M	W	V1
JT-PBAFU JT-PBAFQ JT-PBAFX	6	15 20 25 30 35 40 45 50						3.5	3	5	8
	8	20 25 30 35 40 45 50 60 70 80 90 100 110 120 130 140 150						6	4	7
	10	20 25 30 35 40 45 50 60 70 80 90 100 110 120 130 140 150 200						6	5	8
	12	25 30 35 40 45 50 60 70 80 90 100 110 120 130 140 150 200						7.5	6	10	10
	15	30 35 40 45 50 60 70 80 90 100 110 120 130 140 150 200						10	8	13
	20	40 45 50 60 70 80 90 100 110 120 130 140 150 200						15	10	17

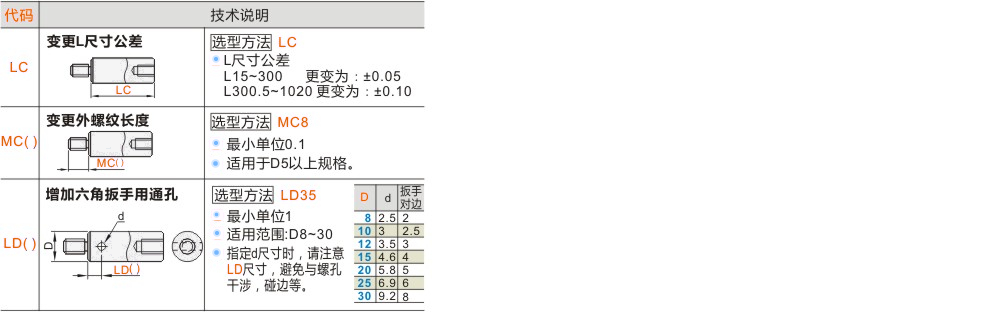

可选加工参数

产品名称

暂未上传文档资料
