T5型梯形齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理	附件紧定螺钉 / 材质
EAT01	T5	5	铝合金	铝合金	本色阳极氧化	SUS304
EAT02	T5	5	铝合金	铝合金	黑色阳极氧化	ML40Cr
EAT05	T5	5	铝合金	铝合金	硬质阳极氧化	ML40Cr
EAT12	T5	5	S45C	SPCC	发黑	ML40Cr
EAT13	T5	5	S45C	SPCC	喷砂镀镍	ML40Cr
EAT15	T5	5	S45C	SPCC	镀硬铬	ML40Cr
EAT18	T5	5	SUS304	SUS304	—	SUS304

硬质阳极氧化处理的表层硬度为300HV~ 。
镀硬铬镀层厚度3~5µm，表层硬度600HV~ 。
小部分加工部位可能无表面处理。

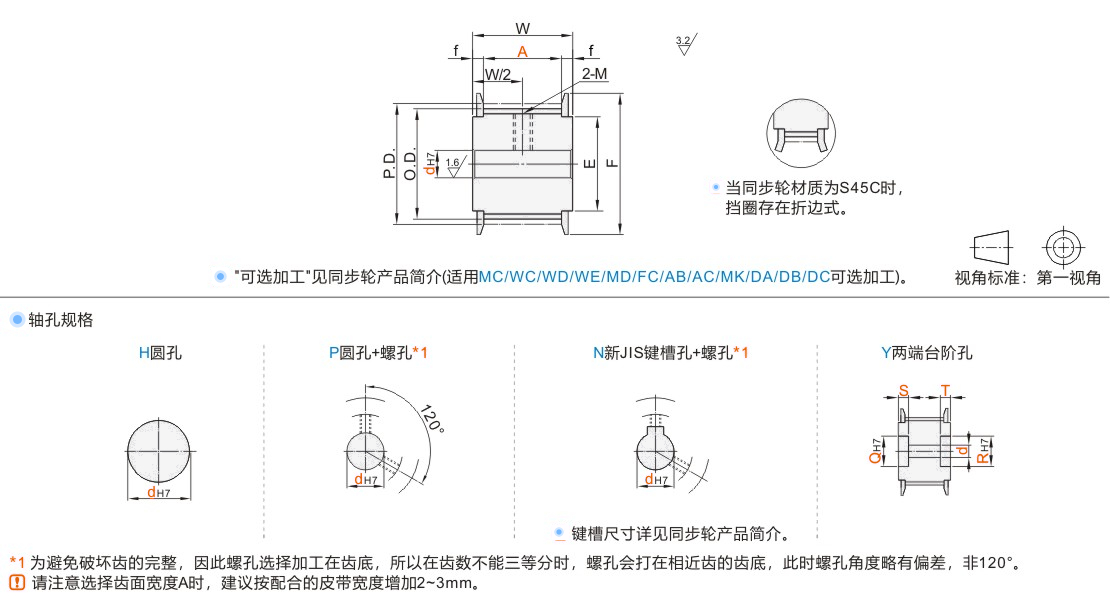

轴孔P·N螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
6~ 12	M4	M4×3
12 .7~ 17	M5	M5×4
18~30	M6	M6 ×5
31~45	M8	M8 ×6

选型参数

选型表

型号		A 最小单位1	轴孔规格	轴孔规格dH7(最小单位1)				轴孔Y(最小单位1)		P. D.	O. D.	F	E	f	W
代码	齿数	A 最小单位1	轴孔规格	H	P	N	Y	Q·R	S·T	P. D.	O. D.	F	E	f	W
铝合金 JT-VBYSD-T5 JT-VBYSU-T5 JT-VBYSO-T5 S45C JT-VBYDU-T5 JT-VBYDQ-T5 JT-VBYDO-T5 SUS304 JT-VBYDM-T5	12	11 ~95	H P N Y	6~8	6~8	—	—	—	0<S≤A+1 0<T≤A+1 S+T≤A+2	19.1	18.25	24	12	2.5	A+5
	14			6 ~ 10	6 ~ 10	8	5~6	7~8		22.28	21.45	26	16
	15			6 ~ 10	6 ~ 10	8 ~ 10	6~8	9 ~ 10		23.87	23.05	28	18
	16			7 ~ 12	7 ~ 12	8 ~ 11	7 ~ 10	10 ~ 12		25.46	24.6	32	20
	18	11 ~ 105		7 ~ 14	7 ~ 12	8 ~ 12	7 ~ 12	12 ~ 14		28.65	27.8	33	22
	20			7 ~ 16	7 ~ 16	8 ~ 14	7 ~ 14	12 ~ 16		31.83	31	36	24
	22			7 ~ 19	7 ~ 18	8 ~ 16	7 ~ 17	12 ~ 19		35.01	34.25	40	27
	24			7 ~22	7 ~20	8 ~ 18	7 ~20	12 ~22		38.2	37.4	45	30
	25			7 ~22	7 ~20	8 ~ 19	7 ~20	12 ~22		39.79	39	45	30
	26			8 ~27	8 ~22	8 ~21	8 ~25	12 ~27		41.38	40.6	48	35
	28			8 ~27	8 ~24	8 ~23	8 ~25	12 ~27		44.56	43.75	48	35
	30			10 ~28	10 ~26	10 ~26	10 ~26	15 ~30		47.75	46.95	52	36
	32			10 ~32	10 ~28	10 ~28	10 ~30	15 ~35		50.93	50.1	55	40
	34			10 ~37	10 ~30	10 ~30	10 ~35	12 ~37		54.11	53.25	61	45
	36			10 ~37	10 ~30	10 ~30	10 ~35	15 ~37		57.3	56.45	61	45
	40			10 ~42	10 ~38	10 ~38	10 ~40	15 ~42		63.66	62.85	67	50
	44			12 ~50	12 ~42	12 ~40	12 ~48	18 ~50		70.03	69.2	74	58
	48			12 ~55	12 ~45	12 ~40	12 ~53	18 ~55		76.39	75.55	83	63
	50			12 ~59	12 ~45	12 ~43	12 ~57	18 ~59		79.58	78.75	87	67
	60			12 ~72	12 ~45	12 ~45	12 ~70	18 ~72		95.49	94.65	99	80

轴孔规格H、Y时，无螺孔。孔径6.35仅适用轴孔规格H、P。孔径9不适用轴孔规格N。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
