带座外球面轴承

图片仅供参考

带座外球面轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
JT-VXNXSX	HT200灰铸铁	GCr15	经济型
JT-XNXSX	HT200灰铸铁	GCr15	标准型
JT-XNXSL	SUS304	SUS420	标准型

轴承内径公差：H7
外形非安装尺寸公差：CT9
轴承座与轴承芯为过渡配合，
交货产品轴承芯略有倾斜为正常现象
安装后锁紧螺栓会自动调正。
不承诺品牌。

选型参数

选型表

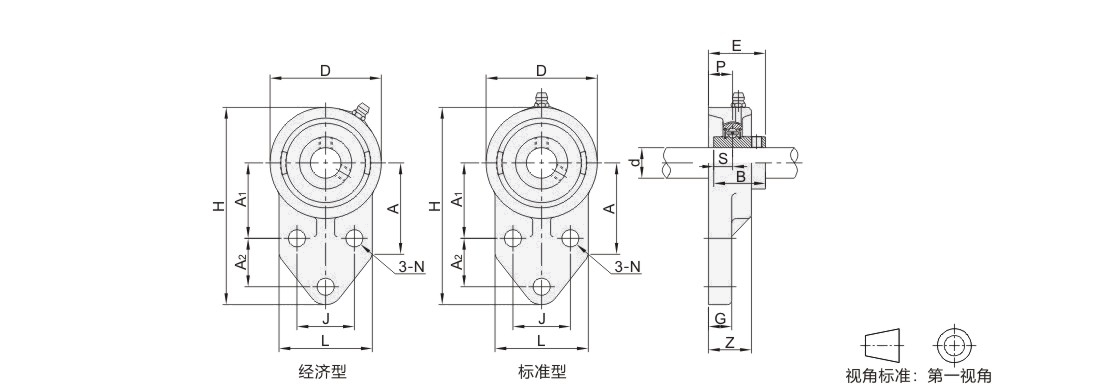

型号		国标型号	d	H	L	J	A	A1	A2	D	E	Z	P	B	N	G	S	安装孔尺寸(Δ) 公差	安装孔位置度偏差x	螺栓	紧定扭力 ( N·m)	基本额定载荷(N)		重量 (g)
型号																						基本额定载荷(N)			代码	规格	动载荷Cr	静载荷Cor
经济型 JT-VXNXSX 标准型 JT-XNXSX (HT200灰铸铁) JT-XNXSL (SUS304)	201																					UCFB201	12		110	52	32	52	42	27	62	33.3	25.5	15	31	10	12	12.7	±0.5	0.6	M8	8	12800	6650	640
	202	UCFB202	15
	203	UCFB203	17
	204	UCFB204	20
	205	UCFB205	25	116	56	34	45	68	35.7	27	16	34	13	14.3	14000	7880	680
	206	UCFB206	30	132	65	40	55	50	29	80	40.2	31	13	18	38.1	15.9	19500	11200	920
	207	UCFB207	35	144	70	46	62	55	32	90	44.4	34	19	42.9	15	17.5	0.8	25700	15200	1300
	208	UCFB208	40	164	78	50	72	60	41	100	51.2	36	21	49.2	12	16		19	M10	17	29600	18200	1800
	209	UCFB209	45	175	80	54	76	65	43	106	52.2	38	22	49.2		18					31850	20800	2000
	210	UCFB210	50	186	86	58	82	68	46	114	54.6	40	22	51.6		18					35100	23200	2300
