轴承座凹球面公差

轴承座材质

轴承材质

选型参数

规格 *

凹凸圆形带座轴承

图片仅供参考

凹凸圆形带座轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	材质 / 油嘴	类型
JT-VXNU	HT200灰铸铁	GCr15	黄铜(镀锌)	过渡配合 ● 经济型 ● 螺钉锁紧
JT-XNU●	HT200灰铸铁	GCr15	黄铜(镀锌)	过渡配合 ● 标准型 ● 螺钉锁紧
JT-XNUDS	HT200灰铸铁	GCr15	黄铜(镀锌)	过渡配合 ● 标准型 ● 螺钉锁紧
JT-XNUSL	SUS304	SUS420	SUS304	过渡配合 ● 标准型 ● 螺钉锁紧
JT-YXNU●	HT200灰铸铁	GCr15	黄铜(镀锌)	间隙配合 ● 标准型 ● 螺钉锁紧

轴承内径公差：H7
外形非安装尺寸公差：CT9
JT-VXNU/JT-XNU/JT-XNUSL：轴承座与轴承芯为过渡配合，交货产品轴承芯略有倾斜为正常现象，安装后锁紧螺栓会自动调正。
JT-YXNU：轴承座与轴承芯为间隙配合。
不承诺品牌。
JT-XNUDS外漏部分禁铜锌。

选型参数

轴承座凹球面公差：过渡配合

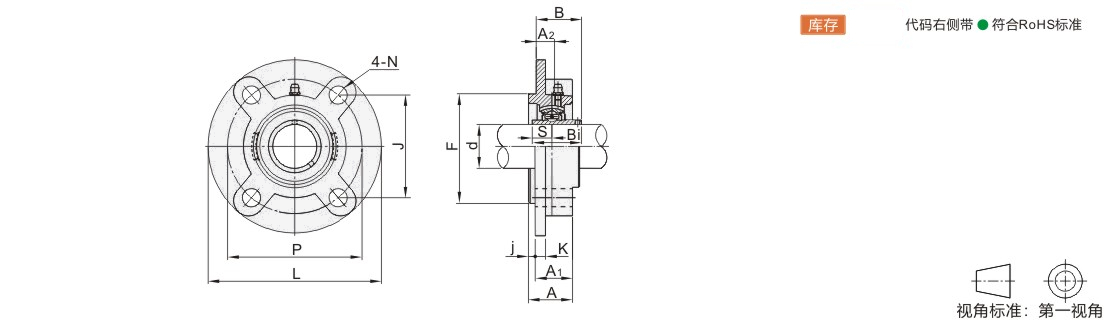

型号		国标型号	d	L	P	A2	A1	A	j	K	N	J	F	S	B	Bi	安装孔尺寸(△) 公差	安装孔位置度偏差x	螺栓	紧定扭力 (N·m)		基本额定载荷(N)		重量 (g)
型号																						基本额定载荷(N)			代码	规格	动(Cr)	静(Cor)
经济型 JT-VXNU 标准型 JT-XNU JT-XNUSL	202																					UCFC202	15		100	78	10	20.5	25.5	5	7	12	55.1	62	12.7	28.3	31	±0.5	0.6	M10	17		12800	6650	780
	203	UCFC203	17
	204	UCFC204	20
	205	UCFC205	25	115	90	21	27	6	63.6	70	14.3	29.7	34	14000	7880	950
	206	UCFC206	30	125	100	23	31	8	8	70.7	80	15.9	32.2	38.1	19500	11200	1400
	207	UCFC207	35	135	110	11	26	8	34	9	14	77.8	90	17.5	36.4	42.9	0.8	M12	29		25700	15200	1700
	208	UCFC208	40	145	120	11		36	10	9	14	84.8	100	19	41.2	49.2		M12	29		29600	18200	2000
	209	UCFC209	45	160	132	10		38	12	14	16	93.3	105		40.2	49.2		M14	47		31850	20800	2800
	210	UCFC210	50	165	138	10	28	40		14	16	97.6	110		42.6	51.6		M14	47		35100	23200	3000
经济型 JT-VXNU 标准型 JT-XNU	211	UCFC211	55	185	150	13	31	43		15	19	106.1	125	22.2	46.4	55.6		±0.8	M16	73		43300	29200	4000
	212	UCFC212	60	195	160	17	36	48				113.1	135	25.4	56.7	65.1						47750	32900	4700
	213	UCFC213	65	205	170	16	36	50	14			120.2	145	25.4	55.7	65.1						57200	40000	5400
	214	UCFC214	70	215	177	17	40	54	14	18		125.1	150	30.2	61.4	74.6						60800	45000	6800
	215	UCFC215	75	220	184	18	40	56	16			130.1	160	33.3	62.5	77.8						66100	49400	7300
	216	UCFC216	80	240	200		42	58	16		23	141.4	170	33.3	67.3	82.6			M20	145		71500	54000	8900
	217	UCFC217	85	250	208		45	63	18	20		147.1	180	34.1	69.6	85.7						83200	63900	10400
	218	UCFC218	90	265	220	22	50	68	18	20		155.5	190	39.7	78.3	96						95900	71400	13000

型号		国标型号	d	L	P	A2	A1	A	j	K	N	J	F	S	B	Bi	螺栓	紧定扭力 (N ·m)	基本额定载荷(N)		重量 (g)
代码	规格	国标型号	d	L	P	A2	A1	A	j	K	N	J	F	S	B	Bi	螺栓	紧定扭力 (N ·m)	动(Cr)	静(Cor)	重量 (g)
标准型 JT-XNUDS	203	UCFC203	17	100	78	10	20.5	25.5	5	7	12	55.1	62	12.7	28.3	31	M10	17	12800	6650	780
	204	UCFC204	20	100	78		20.5	25.5	5			55.1	62	12.7	28.3	31			12800	6650	780
	205	UCFC205	25	115	90		21	27	6			63.6	70	14.3	29.7	34			14000	7850	890
	206	UCFC206	30	125	100		23	31	8	8		70.7	80	15.9	32.2	38.1			19450	11250	1180
	207	UCFC207	35	135	110	11	26	34	8	9	14	77.8	90	17.5	36.4	42.9	M12	29	25700	15200	1530
	208	UCFC208	40	145	120	11		36	10	9	14	84.8	100	19	41.2	49.2	M12	29	29500	18100	1850
	209	UCFC209	45	160	132	10		38	12	14	16	93.3	105	19	40.2	49.2	M14	47	32700	20900	2530

轴承座凹球面公差：间隙配合

型号		国标型号	d	L	P	A2	A1	A	j	K	N	J	F	S	B	Bi	安装孔尺寸(△) 公差	安装孔位置度偏差x	螺栓	紧定扭力 (N·m)	基本额定载荷(N)		重量 (g)
																								代码	规格	动(Cr)	静(Cor)
																								JT-YXNU	202	—	15	90	70	10	19	23	4	5	10	49.5	55	11.5	25.9	27.4	±0.5	0.6	M8	6~10	12800	6650	560
203	17																				540					—		90	70		19	23	4	5	10	49.5	55	11.5	25.9	27.4			M8	6~10
204	UCFC204	20	100	78	20.5	25.5	5	6	12	55.1	62	12.7	28.3	31	M10	12~21	760
205	UCFC205	25	115	90	21	27	6	7		63.6	70	14.3	29.7	34			14000	7880	960
206	UCFC206	30	125	100	23	31	8	8		70.7	80	15.9	32.2	38.1			19500	11200	1370
207	UCFC207	35	135	110	11	26	8	34	9	14	77.8	90	17.5	36.4	42.9	M12	21~37	25700	15200	1700
208	UCFC208	40	145	120	11		36	10	9	14	84.8	100	19	41.2	49.2	M12	21~37	29600	18200	2000
209	UCFC209	45	160	132	10		38	12	10	16	93.3	105		40.2	49.2	M14	34~60	31850	20800	2700
210	UCFC210	50	165	138	10	28	40	12	14	16	97.6	110		42.6	51.6	M14	34~60	35100	23200	2900
