滚子轴承随动器可分离型

图片仅供参考

滚子轴承随动器可分离型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
RNAST...-YIHEDA	SUJ2	无内圈型 ● 圆柱型

圆柱型D公差：

D	公差
16	0 -0.008
19~30	0 -0.009
32~47	0 -0.0011
52~80	0 -0.013
85~90	0 0.015

工作温度-20°C~120℃，连续使用建议100℃以下。

选型参数

选型表

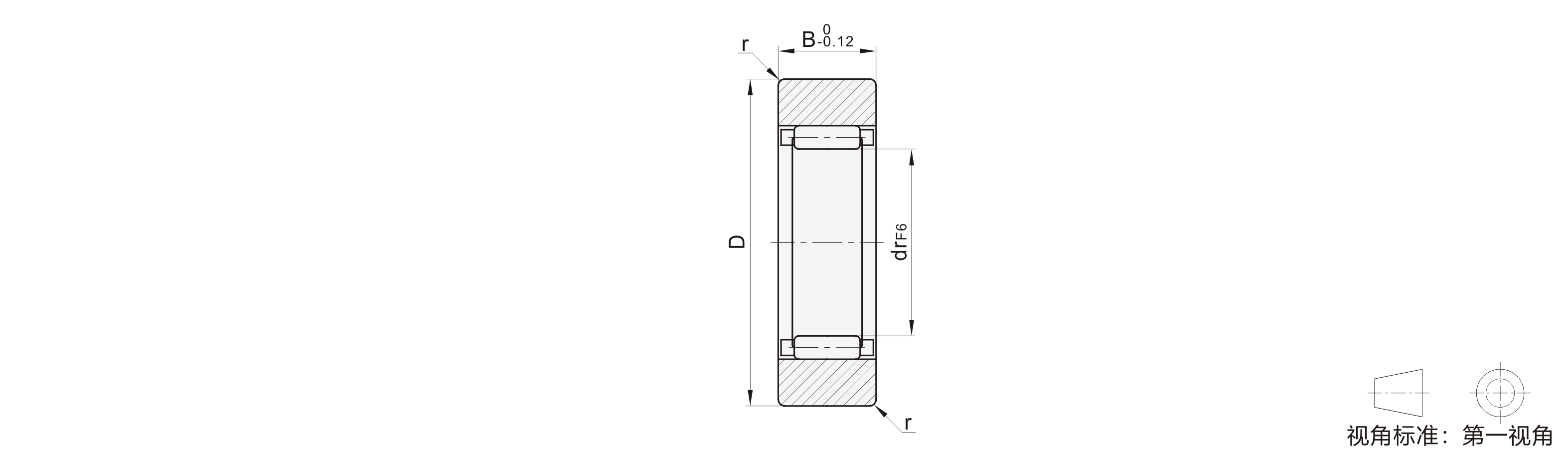

型号		drF6		D	B	r min	基本额定负荷(KN)		极限转速 (rpm	重量 (g)
代码	规格	drF6		D	B	r min	Cr(动)	Cor(静)	极限转速 (rpm	重量 (g)
RNAST...-YIHEDA	5	7	+0.022 +0.013	16	7.8	0.3	2.17	1.91	13440	8.9
	6	10	+0.022 +0.013	19	9.8		3.33	3.64	11200	13.9
	8	12	+0.027 +0.016	24	9.8		4.52	4.71	8400	23.5
	10	14		30	11.8	1	7.83	7.74	6720	42.5
	12	16		32			8.4	8.72	5600	49.5
	15	20	+0.022 +0.013	35			9.92	11.44	4480	50
	17	22		40	15.8		14.08	16.72	3950	90
	20	25		47			15.52	19.6	3360	135
	25	30		52			16.64	22.72	2690	152
	30	38	+0.041 +0.025	62	19.8		24.4	36.32	2240	255
	35	42		72			25.92	40.48	1920	375
	40	50		80		1.5	28.72	43.52	1680	420
	45	55	+0.049 +0.030	85			29.92	53.12	1500	460
	50	60	+0.049 +0.030	90			31.12	57.36	1340	500

上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
规格5~8为尼龙保持架，规格8以上规格为钢制保持架。
