全铜快插直通接头

图片仅供参考

全铜快插直通接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理	类型
JT-TWCFD	黄铜	黄铜	NBR	镀镍	外螺纹 ● 直通接头
JT-TWCFU	黄铜	黄铜	NBR	镀镍	外螺纹 ● 外六角直通接头

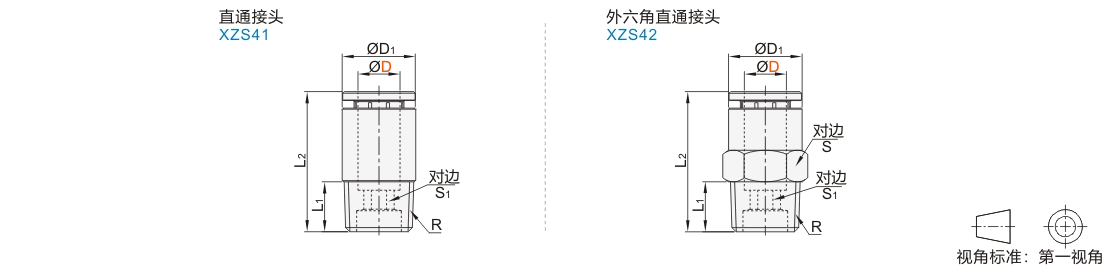

选型参数

直通接头

型号		公称型号	R	L1	L2	D1	S1
代码	D	公称型号	R	L1	L2	D1	S1
直通接头 JT-TWCFD	4	M5	M5	3.5	19.5	8	2
		1	R1/8	7.5	18	10	3
		2	R1/4	9.5	18	14	3
	6	M5	M5	3.5	24	12	2
		1	R1/8	7.5	24	12	4
		2	R1/4	9.5	22	14	4
	8	1	R1/8	7.5	28.5		5
		2	R1/4	9.5	26.5		6
		3	R3/8	10.5	23	17
	10	2	R1/4	9.5	30	16
		3	R3/8	10.5	26.5	17	8
		4	R1/2	13.5	25.5	21	8
	12	2	R1/4	9.5	33.5	19	6
	12	3	R3/8	10.5	30.5	19	8

外六角直通接头

型号		公称型号	R	L1	L2	D1	S	S1
代码	D	公称型号	R	L1	L2	D1	S	S1
外六角直通接头 JT-TWCFU	4	M5	M5	3.5	19.5	8	8	2
		1	R1/8	7.5	18	8.8	10	3
		2	R1/4	9.5	18	8.8	14	3
	6	M5	M5	3.5	24	12	12	2
		1	R1/8	7.5	24		12	4
		2	R1/4	9.5	22		14	4
	8	1	R1/8	7.5	28.5	14	14	5
		2	R1/4	9.5	26.5		14	6
		3	R3/8	10.5	23		17
	10	2	R1/4	9.5	30	16	16
		3	R3/8	10.5	26.5		17	8
		4	R1/2	13.5	25.5		21	8
	12	2	R1/4	9.5	33.5	18	19	6
		3	R3/8	10.5	30.5		19	8
		4	R1/2	13.5	26		21	8
