等长双头螺柱细杆型粗牙

图片仅供参考

等长双头螺柱细杆型粗牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	强度等级	类型
JT-YXLDX	粗牙	碳钢	发黑	8.8	等长双头螺柱 ● 细杆型
JT-YXLDL	粗牙	SUS304	一	一	等长双头螺柱 ● 细杆型

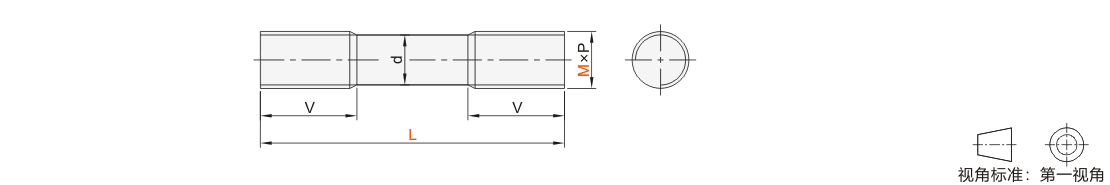

尺寸V为参考值。

d尺寸约为螺纹中径。

选型参数

选型表

代码				M		L	P螺距
(碳钢) JT-YXLDX (SUS304) JT-YXLDL				8		50 60 70 80 90 100*	1.25
				10		50 60 70 80 90 100 110 120 130 140 150	1.5
				12		50 60 70 80 90 100 110 120 130 140 150	1.75
				14		50 60 70 80 90 100 110 120 130 140 150	2
				16		50 60 70 80 90 100 110 120 130 140 150 160 170* 180* 190* 200*	2
				20		5060 70 80 90 100 110 120 130 140 150 160 170 180* 190* 200*	2.5
				22*		50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200	2.5
				24		506070* 80 90 100 110 120 130 140 150160 170* 180* 190* 200*	3

JT-YXLDL无带*规格

V尺寸表

L	V(参考值)
50	15~22
60	17~25
70	20~30
80	22~32
90	25~35
100	22~42
110	25~45
120	28~48
130	32~52
140	35~55
150	38~58
160	40~60
180	48~68
190	50~70
190	50~70	200	55~75
