悬臂式气缸安装座

图片仅供参考

悬臂式气缸安装座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

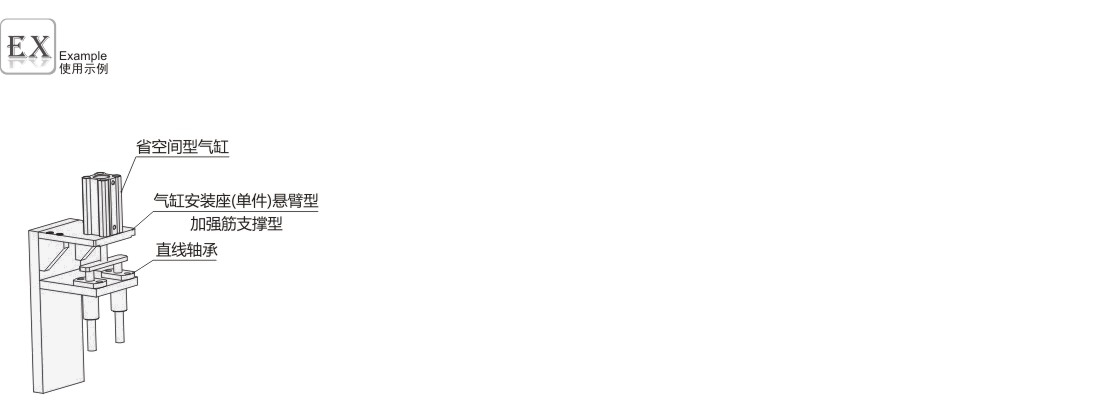

代码	气缸安装形式	材质 / 安装板	材质 / 加强筋	表面处理	类型
JT-UHSGM	法兰安装	S45C	S45C	发黑	悬臂型 ● 加强筋支撑型
JT-UHSGG	法兰安装	S45C	S45C	镀硬铬	悬臂型 ● 加强筋支撑型

选型参数

选型表

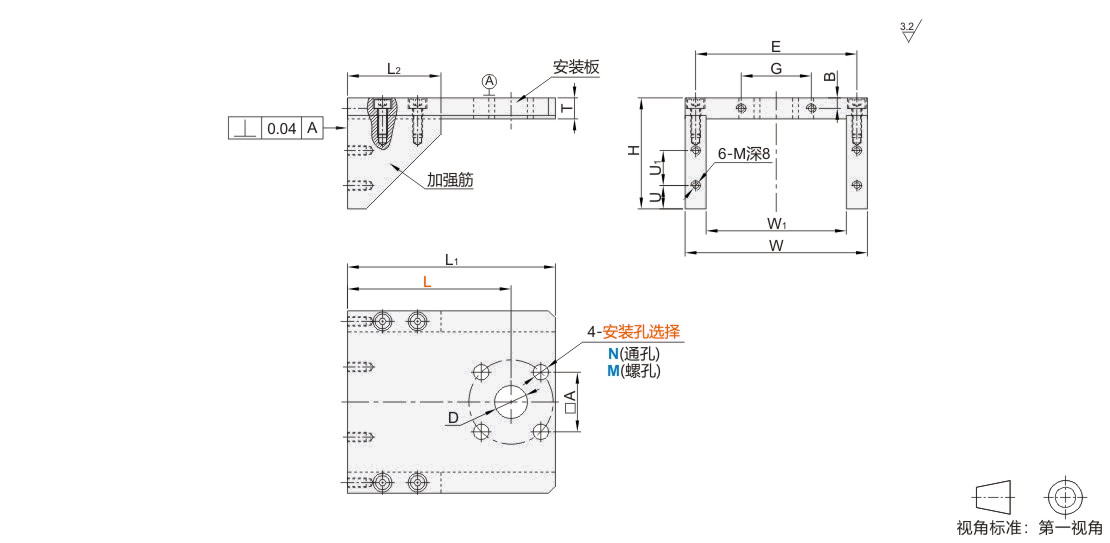

型号		L 最小单位1	安装孔选择	L1	L2	W	W1	H	T	B	E	A	G	U	U1	D	M
代码	适用气缸缸径	L 最小单位1	安装孔选择	L1	L2	W	W1	H	T	B	E	A	G	U	U1	D	M
JT-UHSGM JT-UHSGG	12	26~60	N3(Ø4.5通孔)	L+13	30	70	52	47.5	9	4.5	61	15.5	30	10	15	15.5	M4
	16	26~60	M3(M3螺孔)	L+15	30	70	52				61	20				21
	20	36~70	N5(Ø6.5通孔) M5(M5螺孔)	L+19	40	78	60				69	25.5				14
	25	36~70		L+21	40	78	60				69	28				16
	32	45~80		L+24	50	88	64	50.5	12	6	76	34	35			22	M5
	40	45~80		L+28		88	64	50.5			76	40	35			29
	50	60~95	N6(Ø9通孔） M6(M6螺孔）	L+33		100	76	60.5			88	50	50		20	36
