精密调速阀直管接头型无螺纹

图片仅供参考

精密调速阀直管接头型无螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-LTWMSQ	PBT	直管接头型 ● 标准型
JT-LTWMSF	PP	直管接头型 ● PP型

选型参数

JT-LTWMSQ

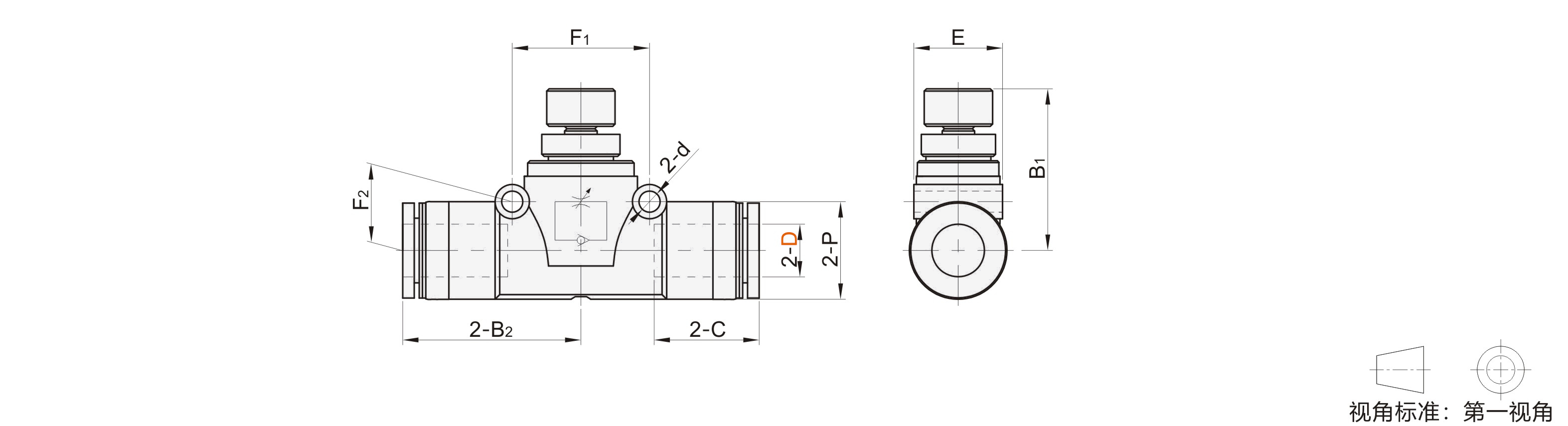

型号										B1								B2			P			E				C				d				F1				F2			重量 (g)
代码							D			min				max				B2			P			E				C				d				F1				F2			重量 (g)
JT-LTWMSQ							4			18.6				21				21			10			10.5				14.9				3.2				12.7				4.8			8.9
							6			21.6				25.4				24.4			12.5			13.1				17								14.8				6.2			14
							8			24.9				28.5				28			14.8			15.4				18.1								18.2				7.2			25
							10			28.9				32.6				31.8			18.2			19.7				20.2				4.2				22.2				8.7			46
							12			31.5				35.2				36.9			21.2			22.7				23.4				4.2				25.7				10.2			65

JT-LTWMSF

型号										B1								B2			P			E				C				d				F1				F2			重量 (g)
代码							D			min				max				B2			P			E				C				d				F1				F2			重量 (g)
JT-LTWMSF							4			18.6				21				21.1			10			10.5				15				3.2				12.7				4.8			7.9
							6			21.5				25.3				24.6			12.5			13				17.1								14.8				6.2			13
							8			24.9				28.6				28			14.8			15.4				18.1								18.2				7.2			23
							10			28.9				32.7				32			18.2			19.7				20.4				4.2				22.2				8.7			42
							12			31.5				35.2				37.1			21.2			22.7				23.6				4.2				25.7				10.2			58
