规格 *

立式座外球面球轴承

图片仅供参考

立式座外球面球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
JT-LXNL	HT200灰铸铁	GCr15	过渡配合 ● 进口型

选型参数

选型表

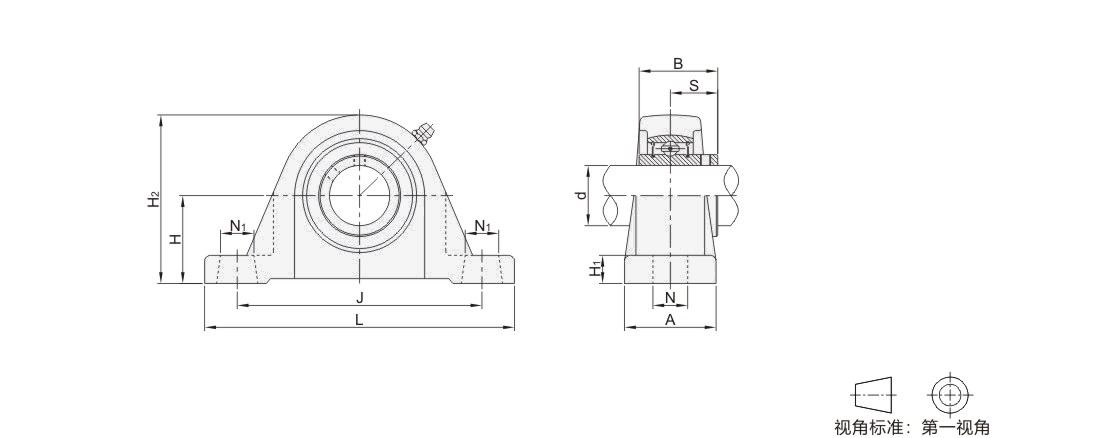

型号		国标型号	d	H	L	J	A	N	N1	H1	H2	S	B	螺栓	紧定扭力 (N·m)	基本额定载荷(KN)		重量 ( kg)
代码	规格	国标型号	d	H	L	J	A	N	N1	H1	H2	S	B	螺栓	紧定扭力 (N·m)	动载荷Cr	静载荷Cor	重量 ( kg)
JT-LXNL	204	UCP204	20	33.3	127	95	34	13	18	13.49	64.29	18.3	31	M10	17	12.7	6.7	0.66
	205	UCP205	25	36.5	139.7	105	38.1	13	18	15.88	70.64	19.7	34	M10	17	14	7.8	0.86
	206	UCP206	30	42.9	165.1	121	44.6	17	21	16.67	83.34	22.2	38.1	M14	47	19.5	11.4	1.34
	207	UCP207	35	47.6	166.69	127	45.8			18.26	93.66	25.4	42.9			25.5	15.3	1.62
	208	UCP208	40	49.2	184.15	137	48.8			20.64	101	30.2	49.2			32.5	20	2.17
	209	UCP209	45	54	189.71	146	51.2			19.05	107.95	30.2	49.2			32.5	20.4	2.4
	210	UCP210	50	57.2	206.38	159	55.6	20	22	19.05	115.89	32.6	51.6	M16	73	35.1	23.2	2.88
	211	UCP211	55	63.5	219.08	171	58.9		22	22.23	126.21	33.4	55.6			43.6	29	3.95
	212	UCP212	60	69.8	239.71	184	61.6		25	22.23	141.29	39.7	65.1			52.7	36	5.05
	213	UCP213	65	76.2	265.11	203	71.9	25	30	25.4	153.59	39.7	65.1	M20	145	57.2	40	6.63
	214	UCP214	70	79.4	265.91	210	72.1			28.18	159.54	44.4	74.6			62.4	44	7.17
	215	UCP215	75	82.6	271.47	217	73			25.4	166	44.5	77.8			66.3	49	8.17
	216	UCP216	80	88.9	292.1	232	77.8		35	34	176.21	49.3	82.6			71.5	54	9.3
	217	UCP217	85	95.2	310.36	247	83.2		35	36	188.91	51.6	85.7			83.2	64	12.9
	218	UCP218	90	101.6	327.03	262	88	27	40	38	202.41	56.3	96	M22	200	95.6	72	14.5
