浮动接头圆法兰分离型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

SUS440C淬火件可能因淬火而变色。

选型参数

标准型

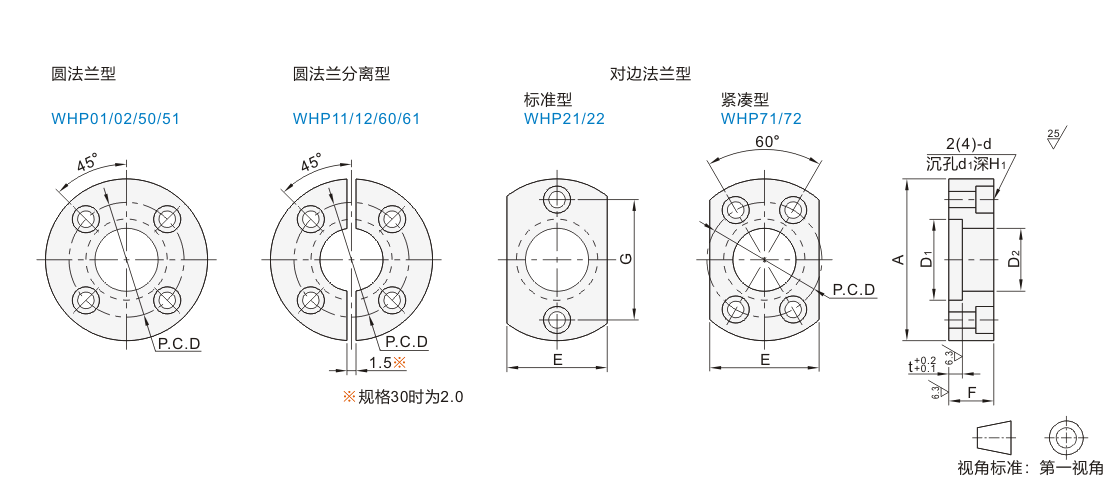

型号		安装法兰
代码	规格	A	D1	D2	t	F	P.C.D	d	d1	H1	E	G
圆法兰型 JT-UQFSD JT-UQFSU 圆法兰分离型 JT-UQFDD JT-UQFDU 对边法兰型 JT-UQFUD JT-UQFUU	0304	42	18	13	5	10	30	4.5	8	5	24	30
	0506	48	20	15	6	12	34	6	9.5	5.5	28	34
	08	51	24	17	8	16	37	7	11	6	30	37
	10	54	28	21	8	16	40	7	11	6	32	40
	1214	70	36	27	10	20	52	10	14	8	42	52
	1618	90	46	35	12	24	68	12	17.5	10	54	68
	2022	106	56	44	15	30	80	14	20	12	66	80
	24	116	66	53	16	32	86				78	86
	26	116	66	53	16	32	86				78	86
	30	134	74	59	18	40	104	18	26	18	80	104

JT-UQSSD、JT-UQSSX、JT-UQSDDM36安装法兰与JT-UQFSD、JT-UQFDD、JT-UQFUD的相同。 SUS440C淬火件可能因淬火而变色。

紧凑型

型号		安装法兰
代码	规格	A	D1	D2	t	F	P.C.D	d	d1	H1	E
圆法兰型 JT-UQFOS JT-UQFOD 圆法兰分离型 JT-UQFXS JT-UQFXD 对边法兰型 JT-UQFLD JT-UQFLU	0506	34	17	13	5	11	24	4.5	8	5	22
	0810	40	23	17	5	11	30	4.5	8	5	25
	1214	52	32	24	5.5	12	40	6	9.5	5.5	34
	1618	62	39	31	8	16	48	7	11	6	41
	2022	74	46	36	10	20	58	10	14	8	48
	2426	80	52	42	12	24	64				54
	30	90	62	52	16	32	74				64

紧凌型是气缸专用的浮动接头。 SUS440C淬火件可能因淬火而变色。

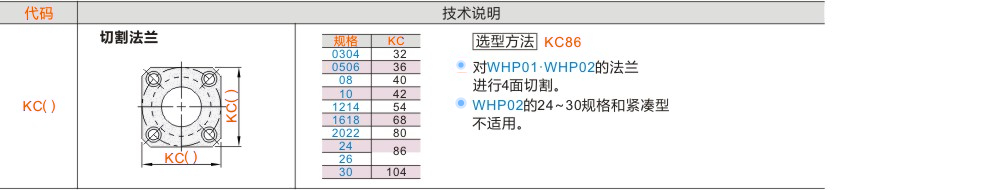

可选加工参数

暂未上传文档资料

浮动接头 圆法兰分离型
