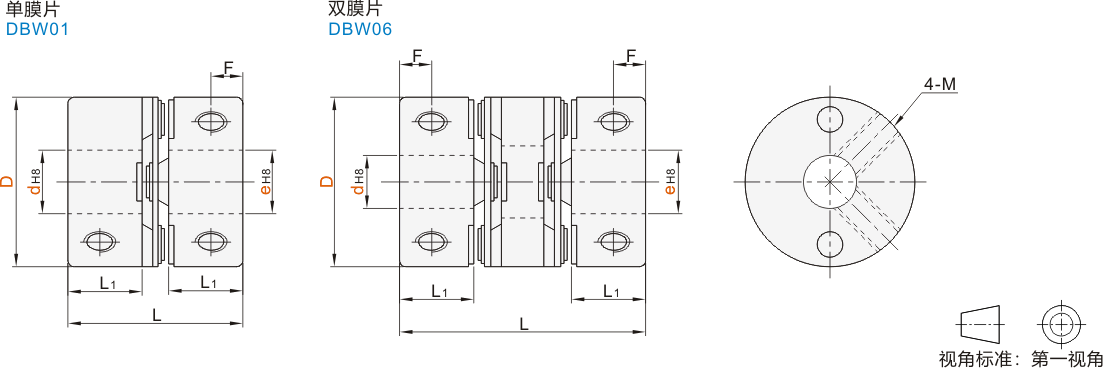

膜片式联轴器螺钉固定型单/双膜片

图片仅供参考

膜片式联轴器螺钉固定型单/双膜片

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理 / 主体	附件	类型
JT-NXUSD	铝合金	不锈钢	阳极氧化	内六角紧定螺钉	螺钉固定型 ● 单膜片
JT-NXUSX	铝合金	不锈钢	阳极氧化	内六角紧定螺钉	螺钉固定型 ● 双膜片

特点：即使在有径向偏差的状态下反冲力也很小，相对位移和转矩不变化。
部分产品表面处理为镀珍珠镍，具体请咨询我司工作人员。

偏心、偏角轴向位移如果同时出现多种偏差时，则各种偏差值为容许值会降低。

选型参数

型号		d-e
代码	D	d-e
单膜片 JT-NXUSD 双膜片 JT-NXUSX	16	d	4	5	6	6.35	7	8
	16	e	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	20	d	4	5	6	6.35	7	8	10
	20	e	4 5 6 6.35 7 8 10	5 6 6.35 7 8 10	6 6.35 7 8 10	6.35 7 8 10	7 8 10	8 10	10
	25	d	5	6	6.35	7	8	9.53	10	11	12
	25	e	5 6 6.35 7 8 9.53 10 11 12	6 6.35 7 8 9.53 10 11 12	6.35 7 8 9.53 10 11 12	7 8 9.53 10 11 12	8 9.53 10 11 12	9.53 10 11 12	10 11 12	11 12	12
	32	d	6	6.35	7	8	9.53	10	11	12	14	15
	32	e	6 6.35 7 8 9.53 10 11 12 14 15	6.35 7 8 9.53 10 11 12 14 15	7 8 9.53 10 11 12 14 15	8 9.53 10 11 12 14 15	9.53 10 11 12 14 15	10 11 12 14 15	11 12 14 15	12 14 15	14 15	15
	40	d	8	9.53	10	11	12	14	15	16	18	20
	40	e	8 9.53 10 11 12 14 15 16 18 20	9.53 10 11 12 14 15 16 18 20	10 11 12 14 15 16 18 20	11 12 14 15 16 18 20	12 14 15 16 18 20	14 15 16 18 20	15 16 18 20	16 18 20	18 20	20
	50	d	14	15	16	18	20	22	24	25
	50	e	14 15 16 18 20 22 24 25	15 16 18 20 22 24 25	16 18 20 22 24 25	18 20 22 24 25	20 22 24 25	22 24 25	24 25	25

尺寸性能表

型号		L		L1	F		M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	容许安装偏差						静态扭转刚性 (N·m/rad)		最高转速 (r/min)	惯性力矩 (kg·m²)		重量(g)
代码	D	JT-NXUSD	DBWO6		JT-NXUSD	JT-NXUSX				角向(°)		径向(mm)		轴向(mm)		静态扭转刚性 (N·m/rad)			惯性力矩 (kg·m²)		重量(g)
代码	D	JT-NXUSD	DBWO6		JT-NXUSD	JT-NXUSX				JT-NXUSD	JT-NXUSX	JT-NXUSD	JT-NXUSX	JT-NXUSD	JT-NXUSX	JT-NXUSD	JT-NXUSX		JT-NXUSD	JT-NXUSX	JT-NXUSD	JT-NXUSX
单膜片 JT-NXUSD 双膜片 JT-NXUSX	16	17.7	23.8	7	3	3	M3	0.7	0.4	2	3.5	0.1	0.3	±0.1	±0.3	90	70	19000	2.0×10^⁻⁷	24×10^⁻⁷	7	9
	20	18.4	26	7.5	4	3.7	M3	0.7	0.6					±0.2	±0.4	170	130	18000	6.0×10^⁻⁷	7.2×10^⁻⁷	11	14
	25	21.6	30.2	9	4	4	M4	1.7	1.4					±0.2	±0.5	300	240	16000	1.8×10^⁻⁶	2.2×10^⁻⁶	22	27
	32	29	41	12.4	6	6	M4	1.7	2.6					±0.3	±0.5	700	560	12000	5.2×10^⁻⁶	6.0×10^⁻⁶	50	60
	40	35	47	15.5	7.8	7.8	M5	4	4.4			0.15	0.4		±0.6	1200	980	8000	1.3×10^⁻⁵	1.7×10^⁻⁵	85	104
	50	40.5	57	18	9	9	M6	7	7			0.15	0.4		±0.6	1450	1100	6000	3.6×10^⁻⁵	4.6×10^⁻⁵	170	210

惯性力矩和重量按最大孔径计算。

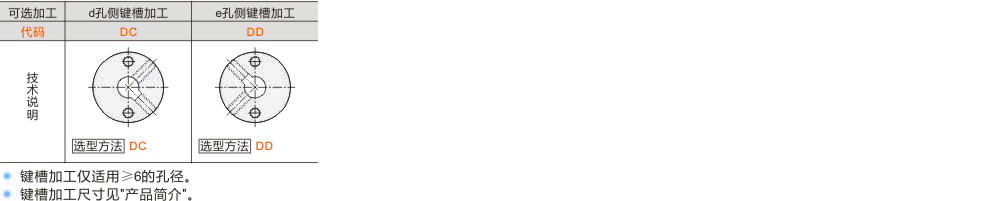

可选加工参数
