直线导轨滑块标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	滑轨 / 材质	滑轨 / 表面处理	滑块材质	类型
JT-HBCUD	普通级	上锁式	单滑块	上锁式	S55C	—	20CrMoH	组件
JT-HBCUL	普通级	上锁式	单滑块	上锁式	S55C	镀黑铬	20CrMoH	组件
JT-HBCUQ	普通级	上锁式	双滑块	上锁式	S55C	—	20CrMoH	组件
JT-HBCUM	普通级	上锁式	双滑块	上锁式	S55C	镀黑铬	20CrMoH	组件

静态容许力距，MR/MP/MY的数值请参考下表。

选型参数

选型表

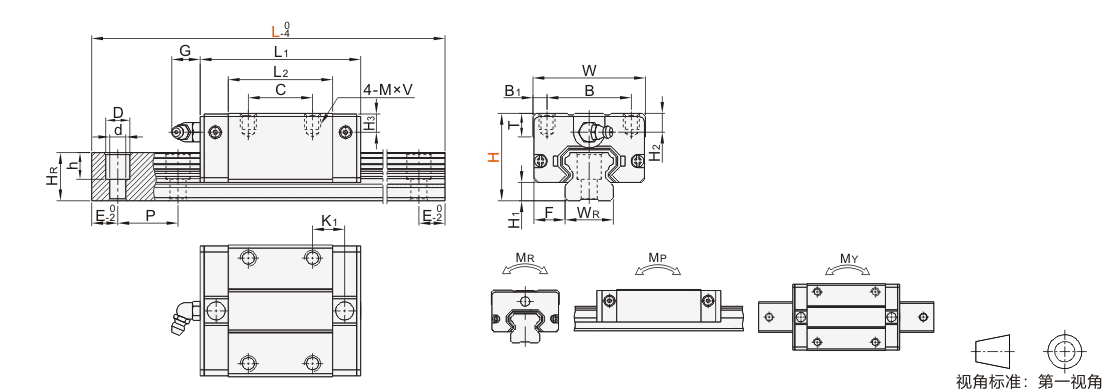

型号		L	H1	F	滑块尺寸
代码	H	L	H1	F	W	B	B1	C	L1	L2	K1	G	M×V	T	H2
JT-HBCUD JT-HBCUL JT-HBCUQ JT-HBCUM	24	100~1480	4.4	9.5	34	26	4	26	57.8	39.8	10.3	5.5	M4×6	6	5.8
	28	100~1960	6	11	42	32	5	32	69.1	48.1	12.25	12	M5×7	7.5	5.8
	33	100~1960	6.9	12.5	48	35	6.5	35	85	59	17		M6×9	8	7.4
	42	200~1960	10	16	60	40	10	40	100	70	21		M8×12	9	9

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑轨尺寸								基本额定负载(KN)		静态容许力矩(KN-m)			重量
H3	WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(kg)	滑轨(Kg/m)
5.8	15	12.5	7.5	5.3	4.5	60	M4×16	7.21	14.25	0.11	0.09	0.09	0.17	1.26
6.3	20	15.5	9.5	8.5	6		M5×16	9.81	18.32	0.19	0.1	0.1	0.28	2.09
7.4	23	18	11	9	7		M6×20	15.1	30.12	0.35	0.3	0.3	0.42	2.69
9	28	23	14	12	9	80	M8×25	20.12	45.33	0.5	0.42	0.42	0.77	4.26

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E
24	100~131	2	E=[L-(N-1)×P]/2
	132~191	3
	192~251	4
	252~311	5
	312~371	6
	372~431	7
	432~491	8
	492~551	9
	552~611	10
	612~671	11
	672~731	12
	732~791	13
	792~851	14
	852~911	15
	912~971	16
	972~1031	17
	1032~1091	18
	1092~1151	19
	1152~1211	20
	1212~1271	21
	1272~1331	22
	1332~1391	23
	1392~1451	24
	1452~1480	25
28	100~139	2
	140~199	3
	200~259	4
	260~319	5
	320~379	6
	380~439	7
	440~499	8
	500~559	9
	560~619	10
	620~679	11
	680~739	12
	740~799	13
	800~859	14
	860~919	15
	920~979	16
	980~1039	17
	1040~1099	18
	1100~1159	19
	1160~1219	20

H	L 最小单位1	N (安装孔数)	E
28	1220~1279	21	E=[L-(N-1)×P]/2
	1280~1339	22
	1340~1399	23
	1400~1459	24
	1460~1519	25
	1520~1579	26
	1580~1639	27
	1640~1699	28
	1700~1759	29
	1760~1819	30
	1820~1879	31
	1880~1939	32
	1940~1960	33
33	100~141	2
	142~201	3
	202~261	4
	262~321	5
	322~381	6
	382~441	7
	442~501	8
	502~561	9
	562~621	10
	622~681	11
	682~741	12
	742~801	13
	802~861	14
	862~921	15
	922~981	16
	982~1041	17
	1042~1101	18
	1102~1161	19
	1162~1221	20
	1222~1281	21
	1282~1341	22
	1342~1401	23
	1402~1461	24
	1462~1521	25
	1522~1581	26
	1582~1641	27
	1642~1701	28
	1702~1761	29
	1762~1821	30
	1822~1881	31

H	L 最小单位1	N (安装孔数)	E
33	1882~1941	32	E=[L-(N-1)×P]/2
33	1942~1960	33
42	200~263	3
	264~343	4
	344~423	5
	424~503	6
	504~583	7
	584~663	8
	664~743	9
	744~823	10
	824~903	11
	904~983	12
	984~1063	13
	1064~1143	14
	1144~1223	15
	1224~1303	16
	1304~1383	17
	1384~1463	18
	1464~1543	19
	1544~1623	20
	1624~1703	21
	1704~1783	22
	1784~1863	23
	1864~1943	24
	1944~1960	25

P：螺钉孔间距离

E：螺钉中心孔至端面距离

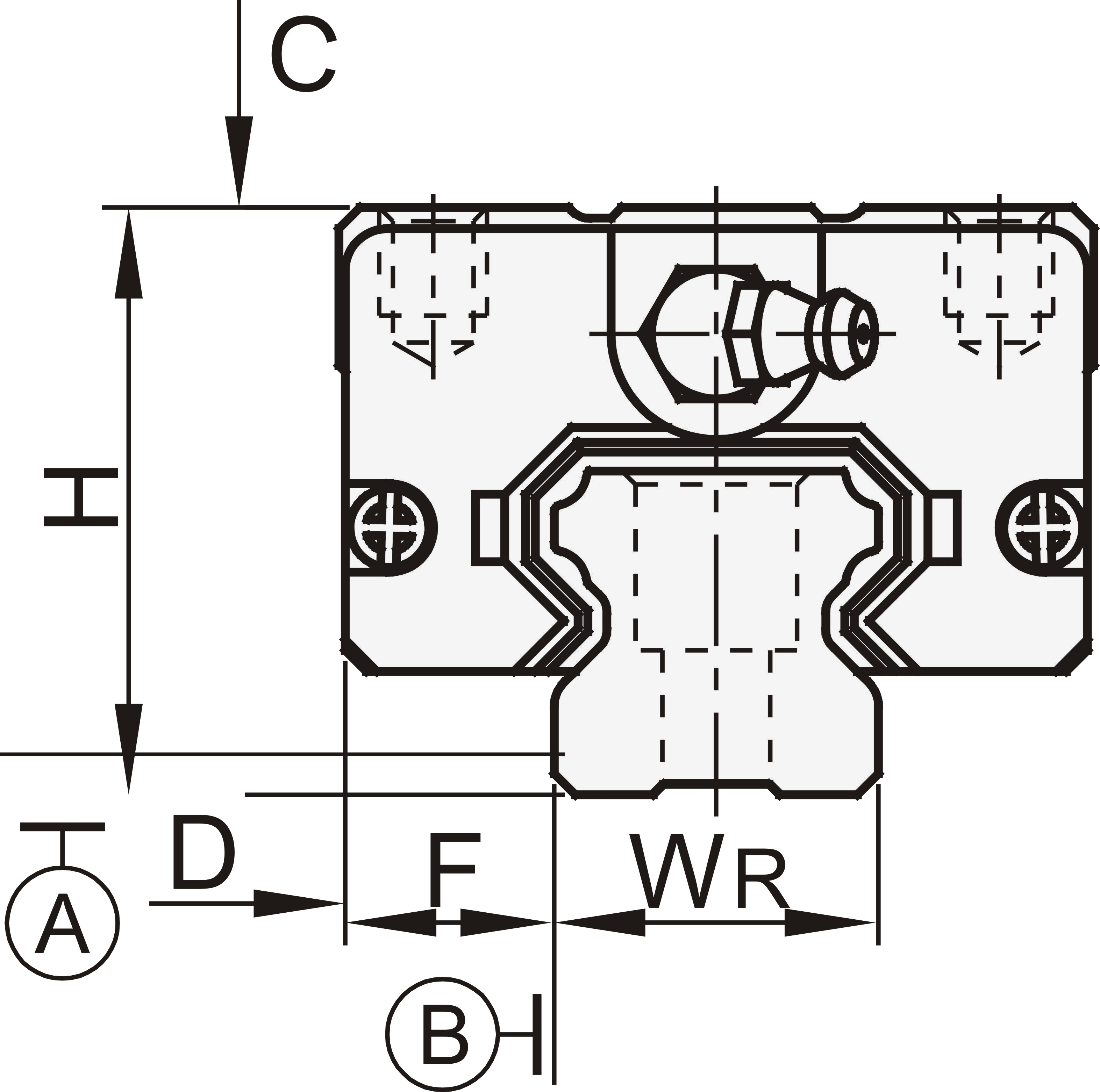

精度基准

精度等级与行走精度表
