六角螺母标准型细牙

图片仅供参考

六角螺母标准型细牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	适用标准	强度等级	类型
JT-YXOOM	细牙	S45C	发黑	GB/T 6171-2000	—	标准型
JT-YXOOG	细牙	S45C	镀锌	GB/T 6171-2000	—	标准型
JT-YXOXO	细牙	SUS304	—	GB/T 6171-2000	—	标准型
JT-YXOXS	细牙	10B21	发黑	GB/T 6171-2000	10级	标准型

选型参数

选型表

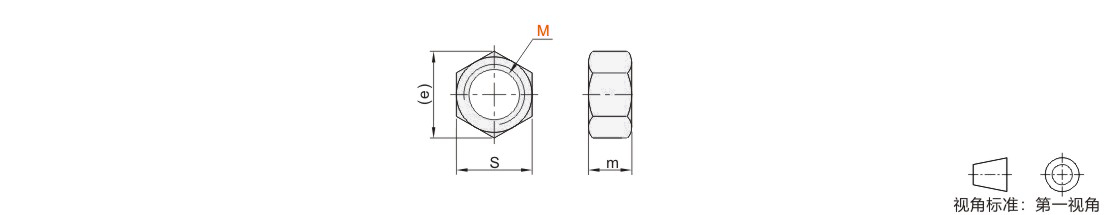

型号		螺距 P	m		S		e
代码	M	螺距 P	(max)	(min)	(max)	(min)	(min)
(S45C) JT-YXOOM	8	1	6.8	6.44	13	12.73	14.38
	10	1	8.4	8.04	16	15.73	17.77
	12	1.25	10.8	10.37	18	17.73	20.03
	14	1.5	12.8	12.1	21	20.67	23.36
	16		14.8	14.1	24	23.67	26.75
	18		15.8	15.1	27	26.16	29.56
	20		18	16.9	30	29.16	32.95
	22		19.4	18.1	34	33	37.29
	24	2	21.5	20.2	36	35	39.55
(S45C) JT-YXOOG	10	1	8.4	8.04	16	15.73	17.77
	12	1.25	10.8	10.37	18	17.73	20.03
	14	1.5	12.8	12.1	21	20.67	23.36
	16	1.5	14.8	14.1	24	23.67	26.75
(SUS304) JT-YXOXO	8	1	6.8	6.44	13	12.73	14.38
	10	1	8.4	8.04	16	15.73	17.77
	12	1.25	10.8	10.37	18	17.73	20.03
	14	1.5	12.8	12.1	21	20.67	23.36
	16		14.8	14.1	24	23.67	26.75
	20		18	16.9	30	29.16	32.95
(10B21) JT-YXOXS	8	1	6.8	6.44	13	12.73	14.38
	10	1	8.4	8.04	16	15.73	17.77
	10A	1.25	8.4	8.04	16	15.73	17.77
	12	1.25	10.8	10.37	18	17.73	20.03
	12A	1.5	10.8	10.37	18	17.73	20.03
	14		12.8	12.1	21	20.67	23.36
	16		14.8	14.1	24	23.67	26.75
	18		15.8	15.1	27	26.16	29.56
	20		18	16.9	30	29.16	32.95
	20A	2	18	16.9	30	29.16	32.95
	22	1.5	19.4	18.1	34	33	37.29
	22A	2	19.4	18.1	34	33	37.29
	24	1.5	21.5	20.2	36	35	39.55
	24A	2	21.5	20.2	36	35	39.55
	27	1.5	23.8	22.5	41	40	45.2
	27A	2	23.8	22.5	41	40	45.2
