方形丝杠支座组件（支撑侧）

图片仅供参考

方形丝杠支座组件（支撑侧）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	表面处理 / ①③	类型
JT-RQBVQX	S45C	发黑	精密型 ● 支撑侧
JT-RQBVQL	S45C	无电解镀镍	精密型 ● 支撑侧
JT-RQBVQM	S45C	镀黑铬*	精密型 ● 支撑侧

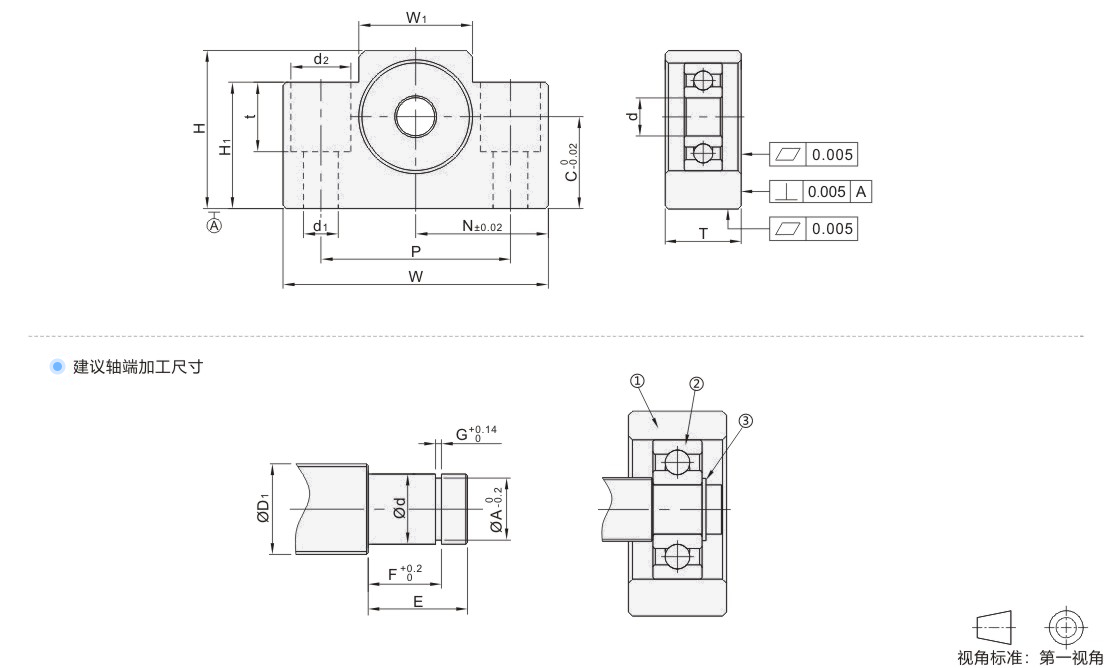

构成零件

编号			零件名称						数量
①			轴承座本体						1
②			径向轴承 6级						1
③			C型挡圈						1

轴承已经封入适量锂皂基抗极压润滑脂。
轴承为双铁盖。
使用JIS 6级的径向轴承、最适用于高精度、高速旋转用途。
*镀黑铬产品，③(C型挡圈)的材质为不锈钢，无表面处理。

选型参数

选型表

型号		Ød	T	W	H	C	W1	H1	P	Ød1	Ød2	t	N	建议轴端加工尺寸							使用 C型挡圈
代码	规格													搭配丝杠轴径	轴端部外径		挡圈沟槽尺寸
代码	规格													ØD1	Ød		ØA	E	F	G
发黑 JT-RQBVQX 无电解镀镍 JT-RQBVQL 镀黑铬 JT-RQBVQM	6	6	12	42	25	13	18	20	30	5.5	9.5	11	21	8	6	-0.005 -0.012	5.7	9	6.8	0.8	TBP01-6
	8	6	14	52	32	17	25	26	38	6.6	11	12	26	8/10	6	-0.005 -0.012	5.7	9	6.8	0.8	TBP01-6
	10	8	20	70	43	25	36	35	52	9	14	11	35	12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8
	12	10		70	43	25	36	35	52				35	14/15/16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01-10
	15	15		80	49	30	41	40	60				40	18/20	15	-0.005 -0.014	14.3	13	10.15	1.15	TBP01-15
