开口铰链型固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体 / 材质	主体 / 表面处理	铰链部 / 材质	弹簧销 / 材质	弹簧销 / 硬度	附件（各1个） / 内六角圆柱头螺钉 / 材质	附件（各1个） / 垫圈 / 材质	类型
JT-AXESD	S45C	发黑	SUS304	SUS420J2	42~48HRC	SCM435	尼龙	铰链型
JT-AXESU	S45C	喷细砂无电解镀镍	SUS304	SUS420J2	42~48HRC	不锈钢	尼龙	铰链型
JT-AXESX	SUS304	—	SUS304	SUS420J2	42~48HRC	不锈钢	尼龙	铰链型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能
由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

选型参数

选型表

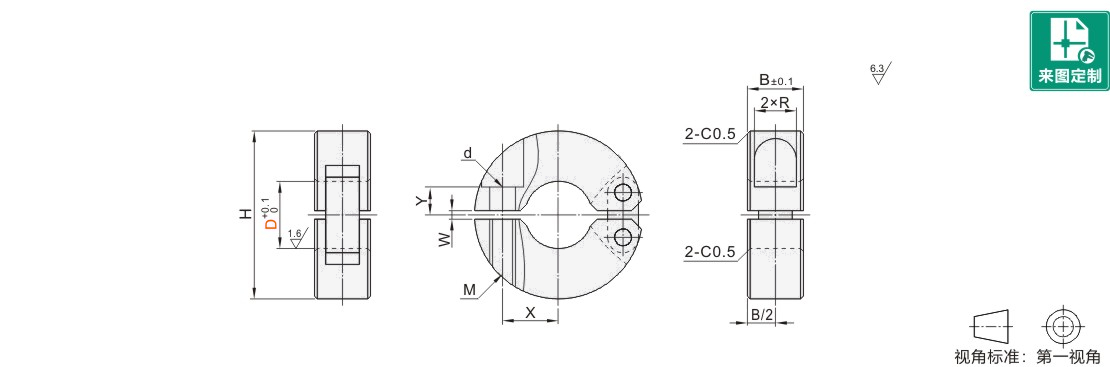

型号		B	H	M	d	R	W	X	Y	附件内六角圆柱头螺钉M-长度	附件弹簧销
代码	D	B	H	M	d	R	W	X	Y	附件内六角圆柱头螺钉M-长度	附件弹簧销
JT-AXESD JT-AXESU JT-AXESX	10	10	30	M4	5	3.75	1.5	9	5	M4-8	BLJ01-D3-L8
	12	10	30	M4	5	3.75		10	5	M4-8	BLJ01-D3-L8
	15	12	35	M5	6	4.5		12	6	M5-10	BLJ01-D3-L10
	16		35		6			12	6	M5-10
	20		40		7			14	7	M5-12
	25	15	50	M6		6		18	10	M6-16	BLJ01-D3-L14
	30	15	55	M6		6		20	10	M6-16	BLJ01-D3-L14
