规格 *

80级螺钉型万向旋转吊环

图片仅供参考

80级螺钉型万向旋转吊环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMAQO	合金钢	烤漆(橘红色)	80级万向旋转吊环

因烤漆工艺，可能会导致产品吊装处部分区域未能烤漆。

选型参数

选型表

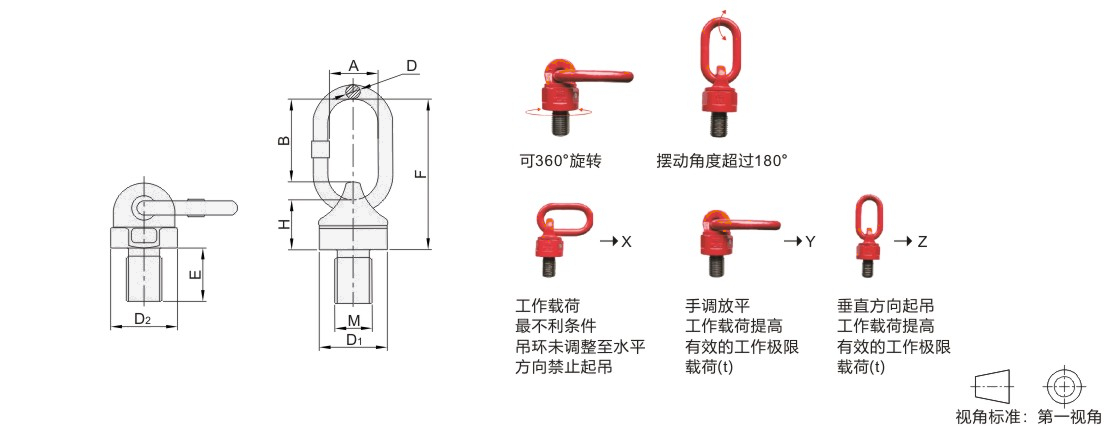

型号					M	A±3	B±5	D±1	D1±1	D2±0.5	E±0.2	F±5	H±2
代码		规格			M	A±3	B±5	D±1	D1±1	D2±0.5	E±0.2	F±5	H±2
JT-YMAQO		0.3T	M8×1.25			31	44	13	36	38	13	96	44
		0.45T	M10×1.5								17
		0.55T	M12×1.75								21
		1.2T	M16×2.0								27
		1.9T	M20×2.5			42	68	18	55	60	33	147	62
		3.2T	M24×3.0			42	68	18	55	60	40	147	62
		4.5T	M30×3.5			51	97	22	65	70	50	193	78
		7T	M36×4.0			51	83	26	76	81	54	198	90
		10T	M42×4.5			63	111	26	86	93	63	235	96

工作极限载荷

吊环安装方式
																																																	吊环数量									1						2				1				2			2				2				2					3~4				3~4			3~4
																																																	起吊角度									0°						0°				90°				90°			≤90°				90~120°				≤90°					≤90°				90~120°			≤90°
型号									工作安全极限载荷(吨)
代码				规格					工作安全极限载荷(吨)
JT-YMAQO				0.3T					0.6						1.2				0.3				0.6			0.4				0.3				0.3					0.6				0.4			0.3
				0.45T					0.9						1.8				0.45				0.9			0.6				0.4				0.4					0.9				0.6			0.4
				0.55T					1.1						2.2				0.55				1.1			0.77				0.55				0.55					1.1				0.83			0.55
				1.2T					2.4						4.8				1.2				2.4			1.68				1.2				1.2					2.4				1.8			1.2
				1.9T					3.8						7.6				1.9				3.8			2.66				1.9				1.9					3.8				2.85			1.9
				3.2T					6.4						12.8				3.2				6.4			4.48				3.2				3.2					6.4				4.8			3.2
				4.5T					9						18				4.5				9			6.3				4.5				4.5					9				6.75			4.5
				7T					13						26				7				14			9.8				7				7					14				10.5			7
				10T					15						30				10				20			14				10				10					20				15			10
