注油式向心关节轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	外圈 / 材质	外圈 / 热处理	内圈 / 材质	内圈 / 热处理	类型
JT-XZOSD	碳钢	淬火、磷化	轴承钢	淬火、磷化	正常系列 ● 外圈单缝型

轴承内孔径（d）15以下不带注油孔和油槽。

选型参数

选型表

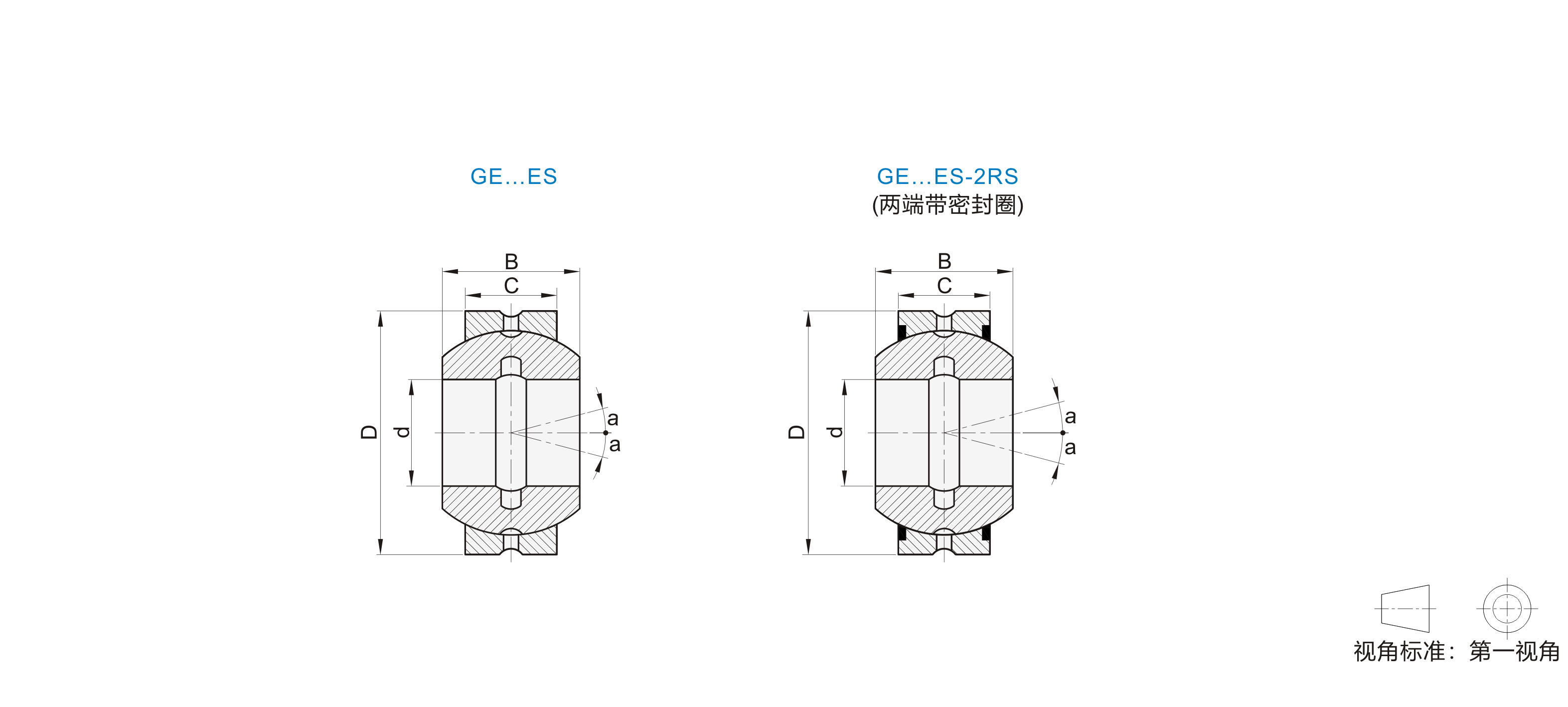

型号			d	D	B	C	a°≈	额定负荷(KN)		重量 (kg)
代码	轴承规格		d	D	B	C	a°≈	动负荷	静负荷	重量 (kg)
JT-XZOSD	GE5E	—	5	14	6	4	13	3.4	17	0.0038
	GE6E	—	6	14	6	4	13	3.4	17	0.0042
	GE8E	—	8	16	8	5	15	5.5	27	0.0075
	GE10ES	—	10	19	9	6	12	8.1	40	0.011
	GE12ES	—	12	22	10	7	10	10	54	0.015
	GE15ES	GE15ES-2RS	15	26	12	9	8	17	85	0.027
	GE17E	GE17ES-2RS	17	30	14	10	10	21	106	0.041
	GE20E	GE20ES-2RS	20	35	16	12	9	30	146	0.066
	GE25E	GE25ES-2RS	25	42	20	16	7	48	240	0.119
	GE30E	GE30ES-2RS	30	47	22	18	6	62	310	0.153
	GE35E	GE35ES-2RS	35	55	25	20	6	80	400	0.233
	GE40E	GE40ES-2RS	40	62	28	22	7	100	500	0.306
	GE45E	GE45ES-2RS	45	68	32	25	7	127	640	0.427
	GE50E	GE50ES-2RS	50	75	35	28	6	156	780	0.546
	GE60E	GE60ES-2RS	60	90	44	36		245	1220	1.04
	GE70E	GE70ES-2RS	70	105	49	40		315	1560	1.55
	GE80E	GE80ES-2RS	80	120	55	45		400	2000	2.31
	GE90E	GE90ES-2RS	90	130	60	50	5	490	2450	2.75
	GE100E	GE100ES-2RS	100	150	70	55	7	610	3050	4.45
	GE110E	GE110ES-2RS	110	160	70	55	6	655	3250	4.82
	GE120E	GE120ES-2RS	120	180	85	70	6	950	4750	8.05
	GE140E	GE140ES-2RS	140	210	90	70	7	1080	5400	11.02
	GE160E	GE160ES-2RS	160	230	105	80	8	1370	6800	14.01
	GE180E	GE180ES-2RS	180	260	105	80	6	1530	7650	18.65
	GE200E	GE200ES-2RS	200	290	130	100	7	2120	10600	28.00
	GE220E	GE220ES-2RS	220	320	135		8	2320	11600	35.51
	GE240E	GE240ES-2RS	240	340	140		8	2550	12700	39.91
	GE260E	GE260ES-2RS	260	370	150	110	7	3050	15300	51.54
