滚珠丝杠标准螺帽型左右旋

图片仅供参考

滚珠丝杠标准螺帽型左右旋

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMGSU	C5	S55C	SCM415H	高频淬火	渗碳淬火	58～62HRC	58～62HRC	研磨滚珠丝杠 ● 左右旋型
JT-IMGOU	C7	S55C	SCM415H	高频淬火	渗碳淬火	58～62HRC	58～62HRC	压轧滚珠丝杠 ● 左右旋型

P	公差
8~10	0 -0.009
11~18	0 -0.011

怡合达不保证滚珠丝杠组装后的噪音值。

丝杠端部存在工艺孔。

选型参数

选型表

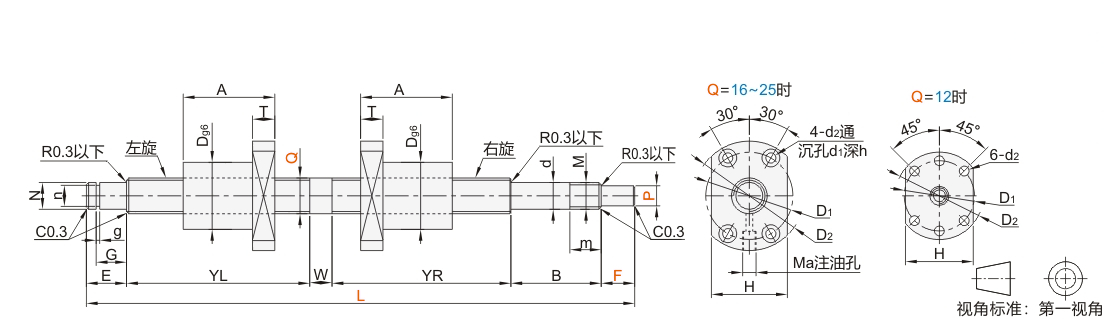

型号			最小单位1			螺帽尺寸										滚珠直径	螺母循环圈数	左旋 YL	右旋 YR	W
代码	丝杠轴径Q	导程	L	F	P	A	T	D	D1	D2	d1	d2	H	h	Ma	滚珠直径	螺母循环圈数	左旋 YL	右旋 YR	W
JT-IMGSU JT-IMGOU	12	4	160~500	15	8	40	10	24	32	40	—	4.5	30	—	—	2.387	1圈3列	(L-71)/2		10
	16	5	180~500	15~30	8~10	50	10	30	39	49	8	4.5	34	4.5	M6	3.175	1圈4列	[L-(57+F)]/2
	20		200~700	20~35	10~12	51	11	34	45	57	9.5	5.5	40	5.5	M6			[L-(71+F)]/2
	25		300~1500	30~45	12~18	51	11	40	51	64	10	6	46	5.5	M8×1			[L-(89+F)]/2
	25	10	300~1500	30~45	12~18	85	12	46	58	72	11	6.5	52	6.5	M6	4.762		[L-(89+F)]/2

丝杠轴径Q	导程	支持侧位置尺寸									固定侧位置尺寸					基本额定负载(kN)
丝杠轴径Q	导程	E	G		g		N		n		B	M	m	d		C(动)	CO(静)
12	4	10	7.9	+0.2 0	0.9	+0.14 0	8	−0.005 −0.012	7.6	0 −0.2	36	M10×1	10	10	0 −0.015	5.81	11.06
16	5	12	9.15	+0.1 0	1.15		10	−0.002 −0.015	9.6	0 −0.09	35	M12×1	10	12	−0.003 −0.018	7.64	13.13
20		12	10.15		1.15		15	−0.003 −0.018	14.3	0 −0.11	49	M15×1	20	15	−0.003 −0.018	11.07	23.32
25		18	15.35		1.35		20	−0.004 −0.021	19	0 −0.21	61	M20×1	16	20	−0.004 −0.021	12.54	30.48
25	10	18	15.35		1.35		20	−0.004 −0.021	19	0 −0.21	61	M20×1	16	20	−0.004 −0.021	19.05	37.99
