81系列双排三节滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	宽度	材质	表面处理	类型
JT-HNXXD	81.3	SPCC	镀锌(蓝白)	双排三节式 ● 全长伸展

特点：
●薄型系列滑轨；
注意：
●推荐M4十字圆头螺丝；
●润滑油：Mobil-UX-EP0。
按根销售。
承重与重量仅供参考。

选型参数

选型表

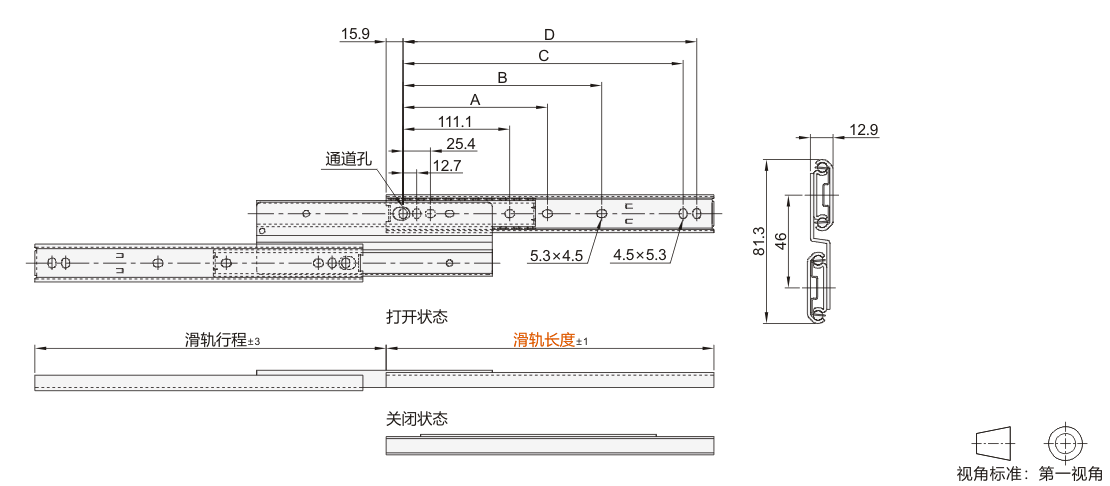

型号		滑轨行程	A	B	C	D	承重 (1副)	参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	A	B	C	D	承重 (1副)	参考重量 (kg/pcs)
JT-HNXXD	304.8	326	—	149.2	260.3	273	44kgf	0.8
	355.6	377		200	311.1	323.8	46kgf	0.96
	406.4	428		250.8	361.9	374.6	46kgf	1.12
	457.2	479	225.4	301.6	412.7	425.4	48.1kgf	1.26
	508	529	250.8	352.4	463.5	476.2	46kgf	1.41
	558.8	580	276.2	403.2	514.3	527	45kgf	1.6
	609.6	631	301.6	454	565.1	577.8	43.1kgf	1.74
	660.4	682	327	504.8	615.9	628.6	42kgf	1.9
	711.2	732	352.4	555.6	666.7	679.4	41kgf	2.05

暂未上传文档资料
