同步带轮 MXL/XL/S2M/S3M/S5M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理
EUH01	宽度指定型	MXL	2.032	铝合金	铝合金	本色阳极氧化
EUH06	宽度指定型	XL	5.08	铝合金	铝合金	本色阳极氧化
EUH11	宽度指定型	S2M	2.0	铝合金	铝合金	本色阳极氧化
EUH16	宽度指定型	S3M	3.0	铝合金	铝合金	本色阳极氧化
EUH21	宽度指定型	S5M	5.0	铝合金	铝合金	本色阳极氧化

螺孔尺寸表

M	附件紧定螺钉	MXL (dH7轴孔内径)	XL (dH7轴孔内径)	S2M (dH7轴孔内径)	S3M (dH7轴孔内径)	S5M (dH7轴孔内径)
M3	M3×3	3~5	—	3~4	4~5	—
M4	M4×3	6~18	6~12	6~22	6~17	6~12
M5	M5×4	19~20	13~17	—	18~32	13~17
M6	M6 ×5	—	18~30	—	—	18~30
M8	M8 ×6	—	31~47	—	—	31~38

选型参数

选型表

EUH01~06

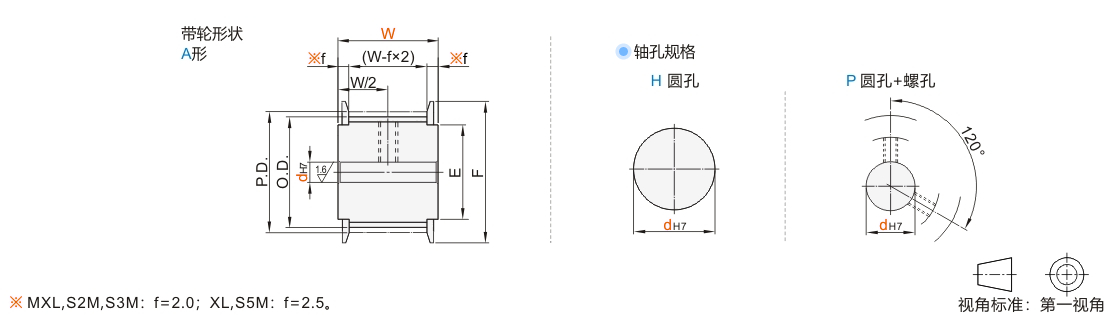

型号		带轮形状	W 最小单位1	轴孔规格	轴孔直径dH7 最小单位1	P.D.	O.D.	F	E
代码	齿数	带轮形状	W 最小单位1	轴孔规格	轴孔直径dH7 最小单位1	P.D.	O.D.	F	E
JT-VDQSD-MXL	14	A	15~100 W≤d×15	H P	3·4	9.06	8.55	12	6
	15				3·4	9.70	9.19	12	6
	16				3~5	10.35	9.84	14	8
	17				3~5	11.00	10.49
	18				3~5	11.64	11.14
	19				3~5	12.29	11.78
	20				4~6	12.94	12.43	18	11
	21				4~6	13.58	13.JT-VMPSLCSFZMPNZFZ
	22				4~6	14.23	13.72
	23				4~7	14.88	14.37	20	13
	24				4~7	15.52	15.02
	25				4~7	16.17	15.66
	26				4~8	16.82	16.31	22	14
	27				4~8	17.46	16.96
	28				4~8	18.11	17.60
	30				4~10	19.40	18.90	25	16
	32				4~10	20.70	20.19
	34				4~10	21.99	21.48
	36				5~12	23.29	22.78	28	18
	38				5~12	24.58	24.JT-VMPSLCSFZMPNZFZ	28	18
	40				5~12	25.87	25.36	30	20
	42				5~12	27.17	26.66	30	20
	44				5~13	28.46	27.95	32	23
	46				5~13	29.75	29.24	32	23
	48				5~15	31.05	30.54	35	25
	50				5~15	32.34	31.84	35	25
	60				5~20	38.81	38.30	44	32
	72				5~20	46.57	46.06	52	40
JT-VDQSX-XL	16	A	15~100 W≤d×15	H P	6~13	25.87	25.36	32	20
	18				6~15	29.11	28.60	36	24
	19				6~15	30.72	30.22	36	24
	20				8~16	32.34	31.83	40	27
	22				8~20	35.57	35.JT-VMPSLCSFZMPNZFZ	45	30
	24				8~22	38.81	38.30	45	30
	25				8~22	40.43	39.92	48	35
	26				8~23	42.04	41.53	48	35
	28				8~25	45.28	44.77	55	40
	30				10~30	48.51	48.00	55	40
	32				10~30	51.74	51.24	61	45
	36				10~38	58.21	57.70	67	50
	40				10~47	64.68	64.17	74	58

EUH11~21

型号		带轮形状	W 最小单位1	轴孔规格	轴孔直径dH7 最小单位1	P.D.	O.D.	F	E
代码	齿数	带轮形状	W 最小单位1	轴孔规格	轴孔直径dH7 最小单位1	P.D.	O.D.	F	E
JT-VDQDD-S2M	14	A	15~100 W≤d×15	H P	3·4	8.91	8.40	12	6
	15				3·4	9.55	9.04	12	6
	16				3~5	10.19	9.68	14	8
	18				3~5	11.46	10.95	14	8
	20				3~6	12.73	12.22	16	10
	22				3~6	14.01	13.50	18	11
	24				3~7	15.28	14.77	20	13
	25				3~7	15.92	15.41	20	13
	26				3~8	16.55	16.04	22	14
	28				3~8	17.83	17.32
	30				3~8	19.01	18.59
	32				4~10	20.37	19.86	25	16
	36				4~10	22.92	22.41	28	18
	40				4~12	25.46	24.96	30	20
	44				5~13	28.01	27.50	32	23
	48				5~15	30.56	30.05	35	25
	50				5~16	31.83	31.32	35	25
	60				5~22	38.20	37.69	44	32
JT-VDQDX-S3M	14	A	15~100 W≤d×15	H P	4~6	13.37	12.61	16	10
	15				4~6	14.32	13.56	18	11
	16				4~7	15.28	14.52	18	11
	18				4~8	17.19	16.43	20	13
	20				4~8	19.10	18.34	22	14
	22				4~10	21.01	20.25	25	16
	24				4~10	22.92	22.16	25	16
	25				4~11	23.87	23.11	28	18
	26				5~11	24.83	24.JT-VMPSLCSFZMPNZFZ	28	18
	28				5~13	26.74	25.98	30	20
	30				6~14	28.65	27.89	32	23
	32				6~16	30.56	29.80	35	25
	36				6~18	34.38	33.62	40	28
	40				8~23	38.20	37.44	44	32
	44				8~25	42.02	41.25	48	36
	48				8~25	45.84	45.JT-VMPSLCSFZMPNZFZ	50	38
	50				8~28	47.75	46.98	52	40
	60				8~32	57.30	56.53	61	45
JT-VDQUD-S5M	14	A	20~100 W≤d×15	H P	6~10	22.28	21.32	26	16
	16				7~12	25.46	24.50	32	20
	20				7~16	31.83	30.87	36	24
	24				7~20	38.20	37.24	45	30
	25				7~20	39.79	38.83	45	30
	30				10~26	47.75	46.79	52	36
	32				10~28	50.93	49.97	55	40
	36				10~30	57.30	56.34	61	45
	40				10~38	63.66	62.70	67	50
