还有0项未选择重置

选择代码

代码参数

主体材质

公差等级

尺寸类型

强度等级

选型参数

光杆直径d(mm) *

光杆长度L(mm) *

螺纹部长度F(mm) *

3~20/0.5

螺纹部分公称直径M(mm) *

图片仅供参考

内六角圆柱头轴肩螺钉精密型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	销售方式	公差等级	材质	硬度	强度等级	类型
JT-YXQDO	PCS	g6	SCM435	33~38HRC	10.9	精密型 ● L尺寸选择型
JT-YXQDX	PCS	g6	SUS304	一	A2-50	精密型 ● L尺寸选择型
JT-YXQUS	PCS	h7	SUS304	一	A2-50	精密型 ● L尺寸选择型
JT-FBMOYXQDO●	袋	g6	SCM435	33~38HRC	10.9	精密型 ● L尺寸选择型
JT-FBMOYXQDX●	袋	g6	SUS304	一	A2-50	精密型 ● L尺寸选择型
JT-FBMOYXQDG●	袋	h7	SCM435	33~38HRC	10.9	精密型 ● L尺寸选择型
JT-FBMOYXQUS●	袋	h7	SUS304	一	A2-50	精密型 ● L尺寸选择型
JT-FBMOYXQUX●	袋	e9	SCM435	30~35HRC	10.9	精密型 ● L尺寸选择型
JT-YXQFO	PCS	g6	SUS304	一	A2-50	精密型 ● L.F尺寸指定型
JT-YXQFL	PCS	h7	SUS304	一	A2-50	精密型 ● L.F尺寸指定型
JT-FBMOYXQFF●	袋	g6	SCM435	33~38HRC	10.9	精密型 ● L.F尺寸指定型
JT-FBMOYXQFO●	袋	g6	SUS304	一	A2-50	精密型 ● L.F尺寸指定型
JT-FBMOYXQFX●	袋	h7	SCM435	33~38HRC	10.9	精密型 ● L.F尺寸指定型
JT-FBMOYXQFL●	袋	h7	SUS304	一	A2-50	精密型 ● L.F尺寸指定型

如对产品防锈有要求，请优先选择SUS304材质产品。

h值测量误差较大，仅供参考。

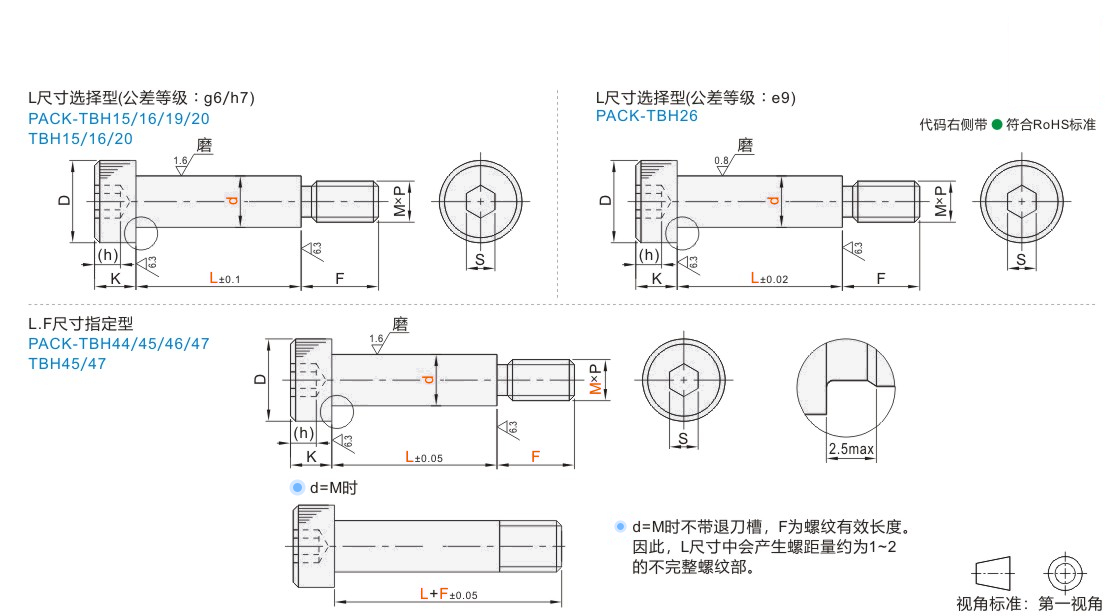

选型参数

L尺寸选择型（公差等级：g6/h7）

型号				L	PCS/袋	M	P 螺距	D	S	h	K	F
代码	d	g6	h7	L	PCS/袋	M	P 螺距	D	S	h	K	F
销售方式：PCS 销售方式：袋 (g6） (g6) JT-YXQDO JT-FBMOYXQDO JT-YXQDX JT-FBMOYXQDX (h7) (h7) JT-YXQUS JT-FBMOYXQDG JT-FBMOYXQUS	4	-0.004 -0.012	0 -0.012	10 15 20 25 30	20	2.5	0.45	6.5	2.5	1.6	3	5
													5	10 15 20 25 30	3	0.5	8	2.5	1.6	3.5	6
													6	10 15 20 25 30 35 40	4	0.7	9	3	2	4	7
	8			-0.005 -0.014		0 -0.015	10 15 20 25 30 35 40 45 50	6	1	13	5	3	6	9
	10			-0.005 -0.014		0 -0.015	10 15 20 25 30 35 40 45 50 55 60	8	1.25	16	6	4	8	12

L尺寸选择型（公差等级：e9）

型号			L	PCS/袋	M	P 螺距	D	S	h	K	F
代码	de9		L	PCS/袋	M	P 螺距	D	S	h	K	F
JT-FBMOYXQUX	6.5	-0.025 -0.061	10 15 20 25 30 40	20	5	0.8	10	4	2.5	5	9
	8		10 15 20 25 30 35 40 45		6	1	13	5	3	6	9
	10		10 15 20 25 30 35 40 45 50		8	1.25	16	6	4	8	12
	13	-0.032 -0.075	15 20 25 30 35 45 50		10	1.5	18	8	5	10	16
	16	-0.032 -0.075	20 25 30		12	1.75	24	10	7	14	18
	20	-0.040 -0.092	20 25 30		16	2	27	14	9	18	24

L.F尺寸指定型

型号				L 最小单位0.1	F 最小单位0.5	M	PCS/袋	D	S	h	K
代码	d	g6	h7	L 最小单位0.1	F 最小单位0.5	M	PCS/袋	D	S	h	K
销售方式: PCS 销售方式: 袋 (g6) (g6) JT-YXQFO JT-FBMOYXQFF JT-FBMOYXQFO (h7) (h7) JT-YXQFL JT-FBMOYXQFX JT-FBMOYXQFL	4	-0.004 -0.012	0 -0.012	10.0~40.0	3.0~8.0	3 4	20	7	2.5	1.6	3
	4.5				3.0~8.0	3 4		7	2.5	1.6	3
	5				4.0~10.0	3 4 5		9	3	2.2	3.5
	5.5				4.0~10.0	3 4 5		9	3	2.2	3.5
	6	-0.005 -0.014	0 -0.015		5.0~12.0	4 5 6		10	4	2.5	5
	6.5				5.0~12.0	4 5 6		10	4	2.5	5
	8				6.0~16.0	5 6 8		13	5	3	6
	10				8.0~20.0	6 8 10		16	6	4	8

L.F尺寸指定型（螺距）

暂未上传文档资料

内六角圆柱头轴肩螺钉 精密型
