代码参数

主体材质

主体表面处理

外形特征

选型参数

公称直径M(mm) *

螺丝固定座圆法兰型

图片仅供参考

螺丝固定座圆法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-YXGSD	SS400	发黑	圆法兰型
JT-YXGSU	SS400	无电解镀镍	圆法兰型
JT-YXGSX	SUS304	一	圆法兰型
JT-YXGUD	SS400	发黑	方法兰型
JT-YXGUU	SS400	无电解镀镍	方法兰型
JT-YXGUX	SUS304	一	方法兰型
JT-YXGFD	SS400	发黑	对边法兰型
JT-YXGFU	SS400	无电解镀镍	对边法兰型
JT-YXGFX	SUS304	一	对边法兰型

选型参数

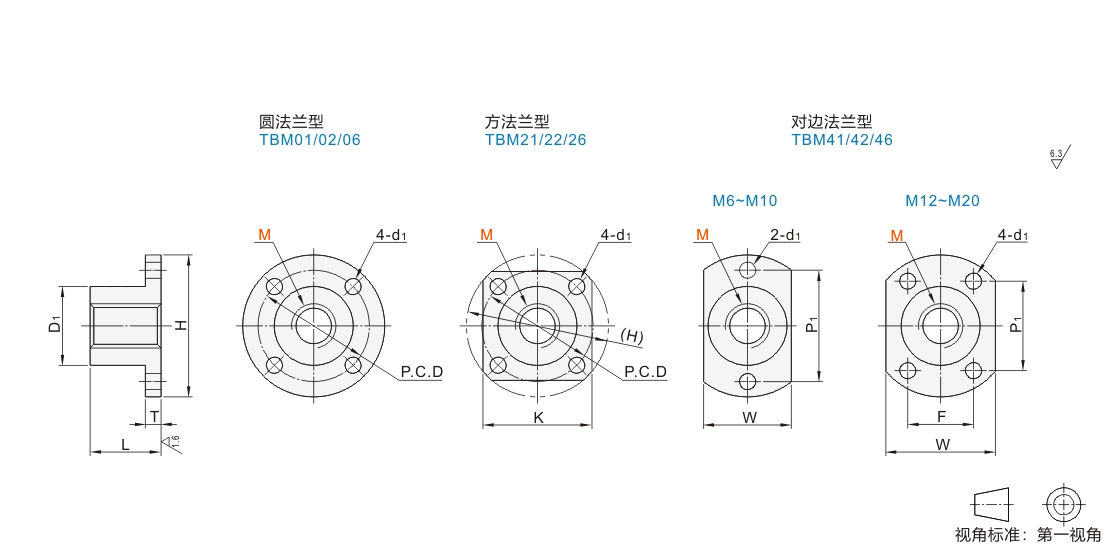

选型表

型号		M×螺距	L	D1	H	T	P.C.D	K	W	P1	F	d1
代码	M	M×螺距	L	D1	H	T	P.C.D	K	W	P1	F	d1
圆法兰型 JT-YXGSD JT-YXGSU JT-YXGSX 方法兰型 JT-YXGUD JT-YXGUU JT-YXGUX 对边法兰型 JT-YXGFD JT-YXGFU JT-YXGFX	6	6×1.0	12	12	29	4	20	23	13	20	—	3.3
	8	8×1.25	14	15	33	5	25	24	16	25		3.3
	10	10×1.5	18	20	39		30	31	21	30		4.3
	10A	10×1.25	18	20	39		30	31	21	30
	12	12×1.75	20	22	41	6	32	33	26	28	16
	14A	14×1.5	22	26	51		40	40	33	33	22	5.3
	16	16×2.0	26	28	51		40	40	33	33	22	5.3
	18A	18×1.5	30	32	64	8	50	49	41	42	25	6.3
	20	20×2.5	32	35	64	8	50	49	41	42	25	6.3

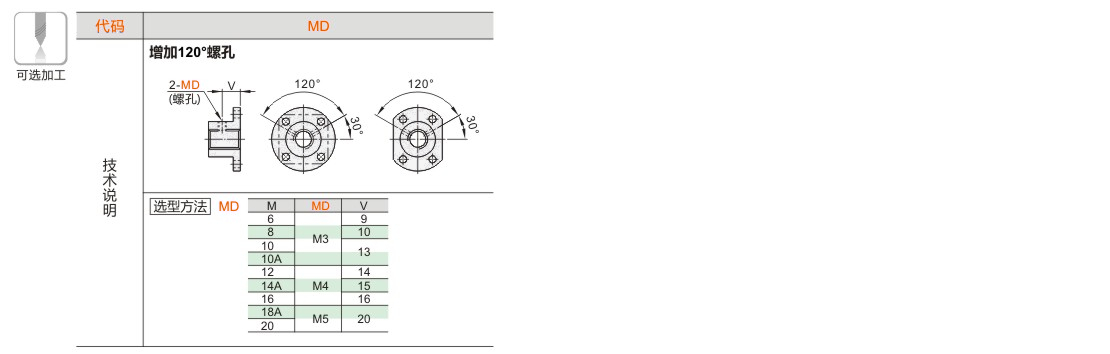

可选加工参数
