金属拖链接头 JT-KBUUD

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	打开方式	腔数	横梁	材质	颜色	允许温度	阻燃等级	类型
JT-KBUUD	外径打开	单腔	桥式	尼龙6+玻纤	黑色	-10℃~+80℃	UL94-HB	一般用

本系列拖链包含一套接头（移动端、固定端各一个）。本系列拖链不包含分隔片，分隔片需要单独购买。

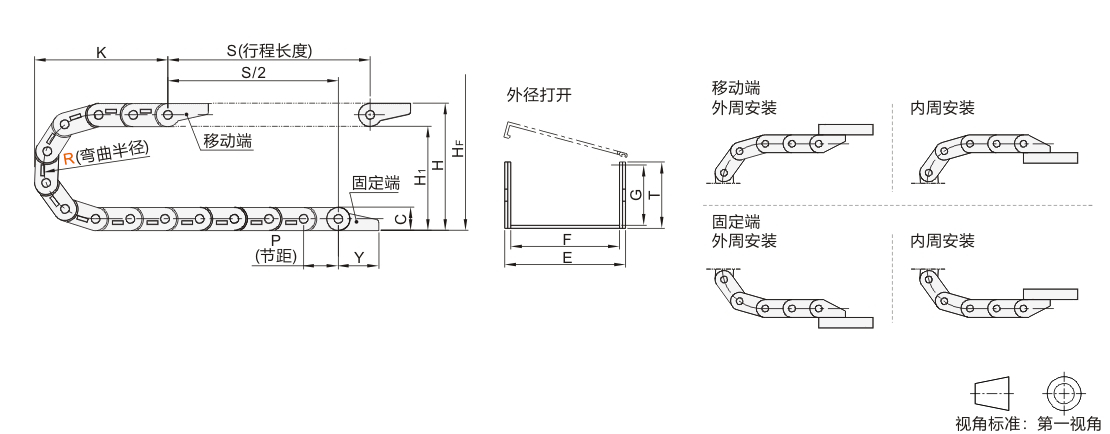

接头安装方向

规格	安装方向	移动端	固定端
102	S	内、外周自由安装	内、外周自由安装
202~206	A	外周安装
202~206	B	内周安装
306~412	A	内、外周自由安装	外周安装
306~412	B	内、外周自由安装	内周安装

每米链节数=1000÷节距P

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	材质	表面处理
JT-KNUUD	一般用接头	SPCC	铬酸盐光泽处理

※ 选择规格102时，其材质为不锈钢。

选型参数

拖链

型号		弯曲半径 R	链节数 N	安装方向	接头	拖链尺寸							H	H1	K	实际安装高度 HF	最大电缆直径	自由间距	最大移动行程 (m)	最大承重 (kg/m)	重量 (kg/m)
代码	规格	弯曲半径 R	链节数 N	安装方向	接头	节距 P	内宽 F	外宽 E	内高 G	外高 T	Y	C	H	H1	K	实际安装高度 HF	最大电缆直径	自由间距	最大移动行程 (m)	最大承重 (kg/m)	重量 (kg/m)
JT-KBUUD	102	19	1~	S	JT-KNUUD	20	20	27	9	12	30	12	50	38	39	65	7	0.45	0.7	1.5	0.12
	202	25		A B		25	14	26	14	20	30	20	70	50	50	85	11	0.75	1.4	1.2	0.25
		30											80	60	55	95
		45											110	90	70	125
	203	30					20	32					80	60	55	95					0.26
	203	45						32					110	90	70	125					0.26
	204	38				32		40		22	43	22	98	76	68	118		1	1.9	2	0.5
	204	50						40					122	100	80	142					0.5
	206	38					40	60					98	76	68	118					0.56
	206	50					40						122	100	80	142					0.56
	306	50				45	44		24	34	60	34	134	100	100	160	19	1.5	2.9	6	0.64
	306	100					44		24	34		34	234	200	150	260				6	0.64
	408	50					58	78	24.5	40		40	140	100	100	170				5	1.1
		75											190	150	125	220
		100											240	200	150	270
		150											340	300	200	370
	412	50					97	117					140	100	100	170					1.3
		75											190	150	125	220
		100											240	200	150	270

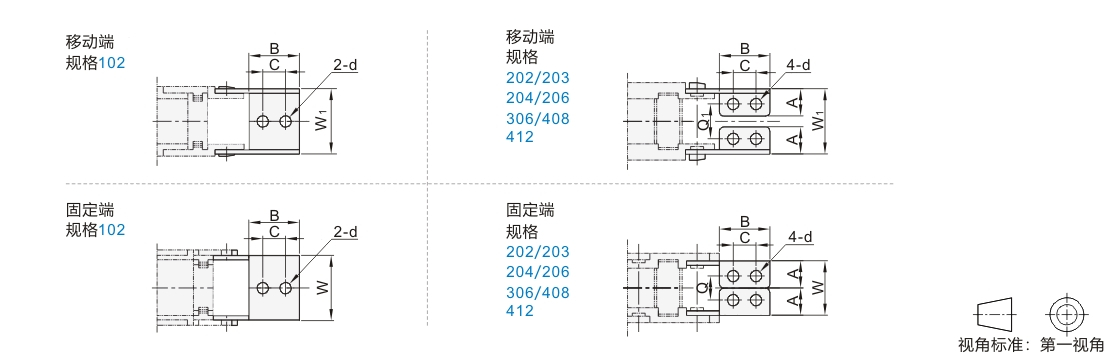

接头

型号		安装方向	A	B	C	d	Q	W	Q1	W1
代码	规格	安装方向	A	B	C	d	Q	W	Q1	W1
JT-KNUUD	102	S	—	22	12	4.5	—	23	—	25
	202	A B	10	20	10		8	20	9.8	21.8
	203		10	20	10		14	26	15.8	27.8
	204		14	32	18	5.8	14	30	17.4	33.4
	206		14	32	18	5.8	34	50	37.4	53.4
	306		20	40	24	7	32	52	35.6	55.6
	408		22				40	68	44	72
	412		22				79	107	83	111
