双排链轮 S45C

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

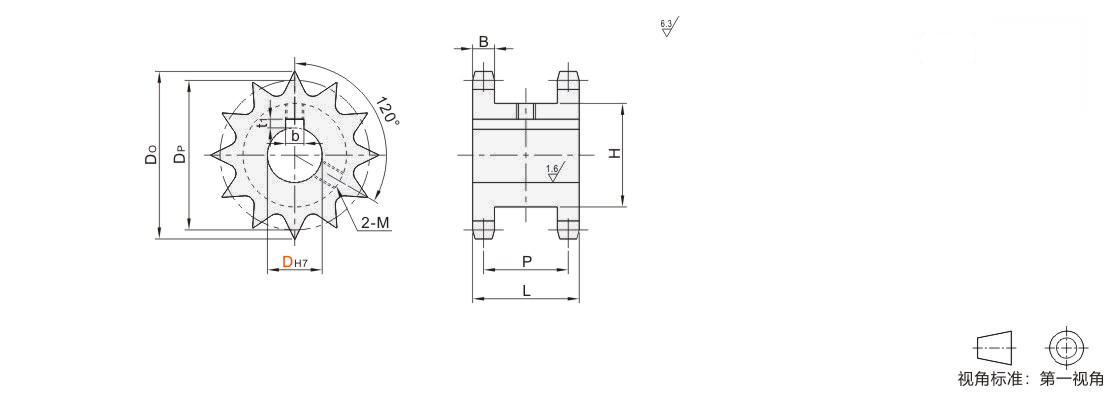

键槽/螺孔尺寸

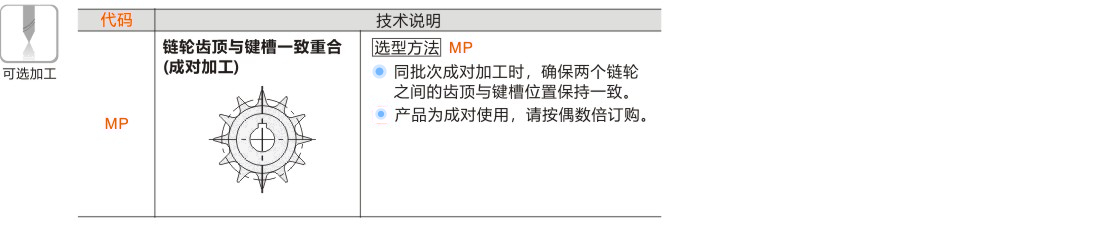

齿顶与键槽中心偏移量为±0.5
工艺问题，无法保证多个产品齿顶与键槽一致重合。

选型参数

选型表

型号		轴孔径	外径	分度圆直径	轮毂		B	P	重量(kg)
代码	齿数	DH7	Do	Dp	H	L	B	P	重量(kg)
JT-KIPSD-40 JT-KIPSU-40	12	15 18	55	49.JT-VMPSLCSFZMPNZFZ	34	35	7.2	27.8	0.33
	13	18 20	59	53.JT-VMPSLCSFZMPNZFZ	38				0.4
	14	18 20	63	57.JT-VMPSLCSFZMPNZFZ	42				0.49
	15	20 25	67	61.08	46				0.57
	16	20 25	71	65.1	50				0.66
	17	25 28 30	76	69.12	54				0.76
	18	25 28 30 35	80	73.14	59				0.89
	19	25 28 30 35	84	77.16	63				1
	20	25 28 30 35	88	81.18	67				1.14
	21	25 28 30 35	92	85.21	71				1.23
JT-KIPDD-50 JT-KIPDU-50	12	18 20	69	61.34	43	40	8.7	31.3	0.63
	13	20 25	74	66.34	48				0.75
	14	20 25 30	79	71.34	53				0.9
	15	20 25 30 35	84	76.35	58				1.04
	16	25 30 35 40	89	81.37	63				1.22
	17	25 30 35 40	94	86.39	68				1.41
	18	25 30 35 40	100	91.42	73				1.61
	19	25 30 35 40	105	96.45	79				1.8
	20	25 30 35 40	110	101.48	84				1.95
	21	30 35 40	115	106.51	89				2.27
JT-KIPUD-60 JT-KIPUU-60	12	20 25 28 30 32	81.5	73.6	52	50	11.1	38.3	1.14
	13	20 25 30	87.5	79.6	57				1.39
	14	20 25 30 35 40	93.6	85.61	64				1.63
	15	20 25 28 30 32 35 40 45	99.8	91.62	70				1.96
	16	25 30 32 35 40	105.5	97.65	75				2.20
	17	25 30 32 35 40	111.5	103.67	80				2.56
	18	25 30 32 35 40	118	109.71					2.90
	19	25 30 32 35 40	124.2	115.74					3.26
	20	25 30 32 35 40	129.7	121.78					3.70
	21	25 30 32 35 40	136	127.82					4.13

“键槽尺寸可选加工”见链轮/链条产品简介。

可选加工参数

暂未上传文档资料
