还有0项未选择重置

选择代码

代码参数

材质

硬度

肩部特征

表面处理

选型参数

传动配合部外径D(mm) *

传动配合部长度L(mm) *

10~220/0.1

选择无默认U型螺帽附件螺帽类型 *

图片仅供参考

带肩铰链销内六角孔型螺帽固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理	附件(1个) / U型螺帽	附件(1个) / 标准螺帽
JT-GHLSD	代码 / 标准型	S45C	—	发黑	镀锌U型螺帽	发黑标准螺帽
JT-GHOSD	代码 / 超薄头型	S45C	—	发黑	镀锌U型螺帽	发黑标准螺帽
JT-GHLSU	代码 / 标准型	S45C	40~45 HRC	发黑	镀锌U型螺帽	发黑标准螺帽
JT-GHOSU	代码 / 超薄头型	S45C	40~45 HRC	发黑	镀锌U型螺帽	发黑标准螺帽
JT-GHLSQ	代码 / 标准型	S45C	—	无电解镀镍	不锈钢U型螺帽	不锈钢标准螺帽
—	代码 / 超薄头型	S45C	—	无电解镀镍	不锈钢U型螺帽	不锈钢标准螺帽
JT-GHLSF	代码 / 标准型	S45C	40~45 HRC	无电解镀镍	不锈钢U型螺帽	不锈钢标准螺帽
—	代码 / 超薄头型	S45C	40~45 HRC	无电解镀镍	不锈钢U型螺帽	不锈钢标准螺帽
JT-GHLSO	代码 / 标准型	S45C	40~45HRC 镀层硬度850HV~	镀硬铬,镀层厚度3~5µm	镀锌U型螺帽	镀锌标准螺帽
—	代码 / 超薄头型	S45C	40~45HRC 镀层硬度850HV~	镀硬铬,镀层厚度3~5µm	镀锌U型螺帽	镀锌标准螺帽
JT-GHLDD	代码 / 标准型	SUS304	—	—	不锈钢U型螺帽	不锈钢标准螺帽
JT-GHODD	代码 / 超薄头型	SUS304	—	—	不锈钢U型螺帽	不锈钢标准螺帽
JT-GHLUD	代码 / 标准型	SUS440C	48~53HRC	—	不锈钢U型螺帽	不锈钢标准螺帽
JT-GHOUD	代码 / 超薄头型	SUS440C	48~53HRC	—	不锈钢U型螺帽	不锈钢标准螺帽
JT-GHLUU	代码 / 标准型	SUS440C	48~53HRC 镀层硬度850HV~	镀硬铬,镀层厚度3~5µm	不锈钢U型螺帽	不锈钢标准螺帽
—	代码 / 超薄头型	SUS440C	48~53HRC 镀层硬度850HV~	镀硬铬,镀层厚度3~5µm	不锈钢U型螺帽	不锈钢标准螺帽

直径(d)	0 -0.15	为参考尺寸。

当D=4时，M3附件为标准螺帽。

工艺孔加工条件：4≤D≤11且总长度≥70；11＜D≤18且总长度≥90；D＞18且总长度≥110。(工艺孔详细尺寸见产品简介)

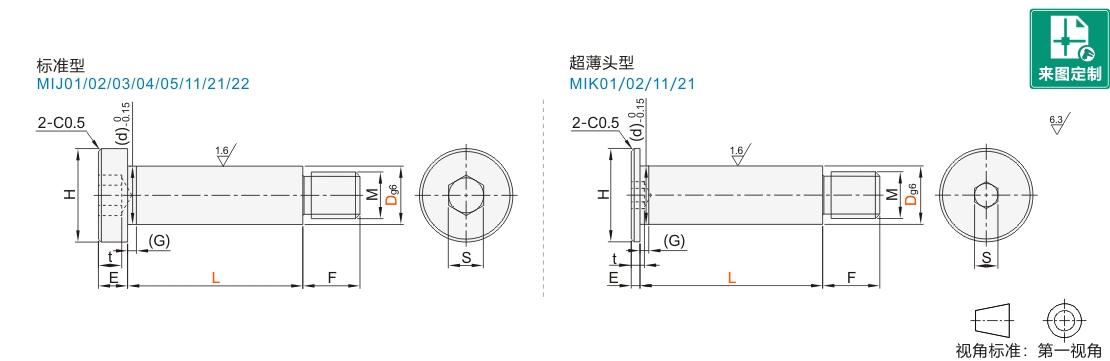

选型参数

标准型

型号			L 最小单位0.1	附件螺帽类型	H	E	F	S	t	(d)	(G)	M	附件螺帽
代码	Dg6		L 最小单位0.1	附件螺帽类型	H	E	F	S	t	(d)	(G)	M	附件螺帽
JT-GHLSD JT-GHLSU JT-GHLSQ JT-GHLSF JT-GHLSO JT-GHLDD JT-GHLUD JT-GHLUU	4	-0.004 -0.012	10.0~55.0	无指定(U型螺帽) A(标准螺帽)	7	5	6	2.5	2	3.9	1.5	M3	M3×0.5
	5		10.0~65.0		9		6	2.5		4.9		M4	M4×0.7
	6		10.0~110.0		10		9	3		5.8		M5	M5×0.8
	8	-0.005 -0.014	10.0~110.0		13		9	5	3	7.8		M6	M6×1.0
	10	-0.005 -0.014	10.0~110.0		16		12	6	4	9.8		M8	M8×1.25
	12	-0.006 -0.017	10.0~220.0		18		16			11.8		M10	M10×1.5
	13		20.0~220.0		24		18			12.8		M12	M12×1.75
	14							8	5	13.8
	15									14.8
	16									15.8
	17									16.8
	18						24			17.8
	20	-0.007 -0.020			27			10	6	19.8		M16	M16×2.0
	22				27			10	6	21.8
	25				30			12	8	24.8

超薄头型

型号			L 最小单位0.1	附件螺帽类型	H	E	F	S	t	(d)	(G)	M
代码	Dg6		L 最小单位0.1	附件螺帽类型	H	E	F	S	t	(d)	(G)	M
JT-GHOSD JT-GHOSU JT-GHODD JT-GHOUD	4	-0.004 -0.012	10.0~55.0	无指定(U型螺帽) A(标准螺帽)	7	1.5	6	2	2	3.9	1.5	M3
	5		10.0~65.0		9		6	2.5		4.9		M4
	6		10.0~110.0		10		9	2.5		5.8		M5
	8	-0.005 -0.014	10.0~110.0		13		9	3		7.8		M6
	10	-0.005 -0.014	15.0~110.0		16		12	4	3	9.8		M8
	12	-0.006 -0.017	15.0~220.0		18	2.5	16			11.8		M10
	13		25.0~220.0		24		18			12.8		M12
	14							5		13.8
	15									14.8
	16		30.0~220.0							15.8
	20	-0.007 -0.020			27		24	6	4	19.8		M16
	25	-0.007 -0.020			30		24	8	5	24.8		M16

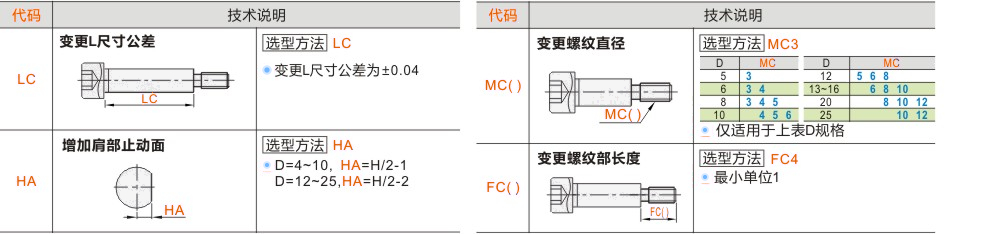

可选加工参数

暂未上传文档资料

带肩铰链销 内六角孔型 螺帽固定型

带肩铰链销内六角孔型螺帽固定型
