引导式双轴承座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座
JT-XADQD	类型 / 圆法兰	钢	S45C	弹簧钢	发黑
JT-XADFD	类型 / 方法兰	钢	S45C	弹簧钢	发黑
JT-XADOD	类型 / 对边法兰	钢	S45C	弹簧钢	发黑
JT-XADQU	类型 / 圆法兰	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XADFU	类型 / 方法兰	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XADOU	类型 / 对边法兰	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XADQQ	类型 / 圆法兰	钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XADFQ	类型 / 方法兰	钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XADOQ	类型 / 对边法兰	钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XADQF	类型 / 圆法兰	不锈钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XADFF	类型 / 方法兰	不锈钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XADOF	类型 / 对边法兰	不锈钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XADQX	类型 / 圆法兰	不锈钢	SUS304	SUS304	—
JT-XADFX	类型 / 方法兰	不锈钢	SUS304	SUS304	—
JT-XADOX	类型 / 对边法兰	不锈钢	SUS304	SUS304	—

轴承精度：GB/T 307. 1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

型号			L 选择	S	d	DH7		B	V	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
代码	轴承型号	密封圈	L 选择	S	d	DH7		B	V	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1

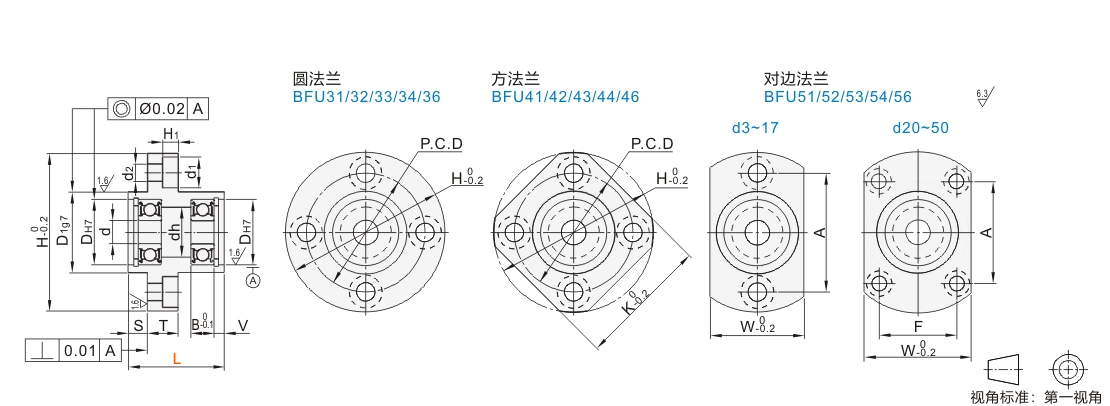

圆法兰 JT-XADQD JT-XADQU JT-XADQQ JT-XADQF JT-XADQX 方法兰 JT-XADFD JT-XADFU JT-XADFQ JT-XADFF JT-XADFX 对边法兰 JT-XADOD JT-XADOU JT-XADOQ JT-XADOF JT-XADOX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	20 30	5	3	10	+0.015 0	4	2.65	33	16	7	7	14	-0.006 -0.024	24	27	24	__	6.5	3.7	3.3
	624		20 30		4	13	+0.015 0	5		35	18	7	9	17		26	28	26		6.5	3.7	3.3
	605		25 35		5	14	+0.018 0			38	20	8	10	18		26.5	30	26.5		8	4.7	4.3
	625		35 40	10	5	16				40	22		12	20	-0.007 -0.028	30	31	30
	606		25 40	5	6	17		6		41	23		13	21		31	32	31
	626		35 45	10	6	19	+0.021 0			44	25		15	24		34	34	34
	698		25 35	5	8	19				44	25		15	24		34	34	34
	608		25 35	5		22		7		47	29		18	27		37	36	37
	628		35 45	10		24		8	2.85	50	32		20	30		40	37	40
	6800		20 30	5	10	19		5	2.65	44	25		15	24		34	34	34
	6900		25 40	5		22		6	2.65	47	29		19	27		37	36	37
	6000		35 50	10		26		8	2.85	52	34		22	32	-0.009 -0.034	42	39	42
	6200		45 55	15		30		9		56	38		24	36	-0.009 -0.034	46	42	46
	6801		25 35	5	12	21		5		47	29		17	26	-0.007 -0.028	37	36	37
	6901		35 50	10		24		6		50	31		21	30	-0.007 -0.028	40	38	40
	6001		35 50	10		28		8		54	36		24	34	-0.009 -0.034	44	40	44
	6201		45 55	15		32	+0.025 0	10		58	40		26	38	-0.009 -0.034	48	43	48
	6802		25 35	10	15	24	+0.021 0	5		50	32		20	30	-0.007 -0.028	40	37	40
	6902		35 60	10		28	+0.021 0	7		59	37	10	25	35	-0.009 -0.034	47	45	47		9.5	5.7	5.3
	6002		45 65	15		32	+0.025 0	9		62	40		28	38		50	46	50
	6202		50 65			35	+0.025 0	11	3.75	66	44		29	42		54	49	54
	6903		45 55		17	30	+0.021 0	7	2.85	60	38		27	36		48	46	48
	6003		50 65			35	+0.025 0	10	3.75	66	44		31	42		54	50	54
	6203		60 70	20		40		12	3.95	72	50		34	48		60	54	60
	6804		35 50	10	20	32		7	3.75	62	40		28	38		50	46	44	24
	6904		50 65	15		37		9	3.75	72	47	11	34	45		59	54	54	24	11	6.8	6.3
	6004		60 70	20		42		12	3.95	77	54		36	50		64	59	56	32
	6204		65 70	20		47		14	3.95	81	58		40	54	-0.010 -0.040	68	62	59	34
	6805		35 50	15	25	37		7	3.75	72	47		34	45	-0.009 -0.034	59	54	54	24
	6905		35 50	15		42		9	3.95	77	54		36	50	-0.009 -0.034	64	59	55	32
	6005		60 80	20		47		12	3.95	88	58	13	41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6205		65 85	20		52	+0.030 0	15	4.2	94	64	13	45	60	-0.010 -0.040	78	72	68	39	14	9.2	8.3
	6806		35 50	15	30	42	+0.025 0	7	3.95	77	54	11	36	50	-0.009 -0.034	64	59	56	32	11	6.8	6.3
	6906		35 50	15		47	+0.025 0	9	3.95	88	58	13	41	54	-0.010 -0.040	72	67	62	36	14	9.2	8.3
	6006		60 80	20		55	+0.030 0	13	4.2	96	66		48	62		80	73	70	40
	6206		70 80			62		16		104	74		55	70		88	79	77	44
	6007		70 80		35	62		14		104	74		55	70		88	79	75	44
	6207		70 90		35	72		17	6	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11.2	11.2
	6008		80 90	25	40	68		15	5.2	114	82	13	60	78	-0.010 -0.040	96	86	80	54	14	9.2	8.3
	6208		70 90	20	40	80		18	6	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11.2	11.2
	6010	ZZ (双盖式)	80		0	80		16	6	134	96		74	92		113	__	98	56
	6210	ZZ (双盖式)	100		5	90	+0.035 0	20	7	147	110		83	106		126	__	104	72

※ VV(非接触式橡胶密封圈)不适用于型号为623、624、605、606的轴承。
※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。
型号6800/6801/6802/6804/6805/6806的轴承为薄壁轴承，适配挡圈为钢材质反向挡圈，挡圈(TBP16)尺寸详见怡合达电商平台。
