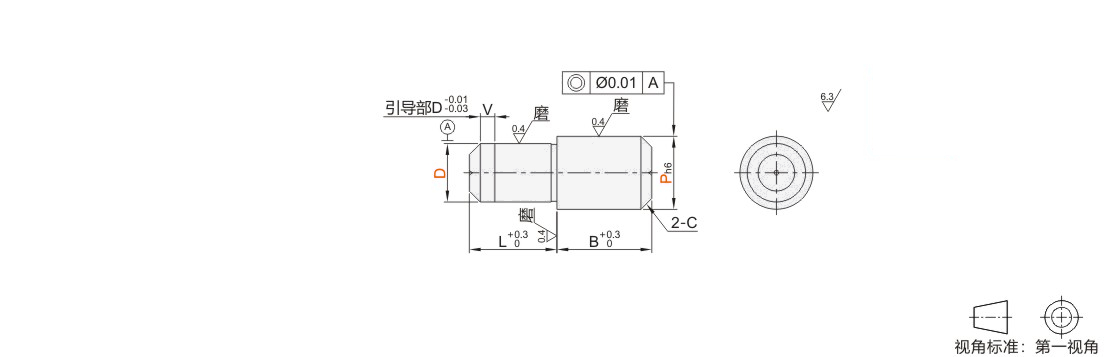

定位销 大头平头型 直杆型 Dm6/Dp6
图片仅供参考
收藏 分享

定位销 大头平头型 直杆型 Dm6/Dp6

产品属性： 形状 大头平头形 尺寸选择 P尺寸指定型 安装侧端面形状 直杆型 导入侧端面形状 无 导入头部形状 平头形 导入表面形状 圆形 肩部 无肩型 种类筛选 定位销 形状筛选 定位销 无肩大头平头形
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度表面处理
JT-RSMFDP尺寸指定型 / Dm6SKS3淬火硬度58~61HRC—
JT-RSMODP尺寸指定型 / Dp6SKS3淬火硬度58~61HRC—
JT-RSMFUP尺寸指定型 / Dm6SKS3淬火硬度58~61HRC,镀层硬度850HV~镀硬铬,镀层厚度3~5μm
JT-RSMOUP尺寸指定型 / Dp6SKS3淬火硬度58~61HRC,镀层硬度850HV~镀硬铬,镀层厚度3~5μm
JT-RSMFQP尺寸指定型 / Dm6SKS3——
JT-RSMOQP尺寸指定型 / Dp6SKS3——
JT-RSMFFP尺寸指定型 / Dm6SUS304——
JT-RSMOFP尺寸指定型 / Dp6SUS304——
JT-RSMFOP尺寸指定型 / Dm6SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-RSMOOP尺寸指定型 / Dp6SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-RSMFXP尺寸指定型 / Dm6SUS440C淬火硬度48~53HRC—
JT-RSMOXP尺寸指定型 / Dp6SUS440C淬火硬度48~53HRC—

P尺寸公差表

Ph6
1.51~30
-0.006
3.01~60
-0.008
6.01~100
-0.009
10.01~180
-0.011
18.01~300
-0.013

工艺孔加工条件：D·P·L·B≥4。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号D公差最小单位0.01LBVC
代码Dm6p6P
Dm6 Dp6
JT-RSMFD JT-RSMOD
JT-RSMFU JT-RSMOU
JT-RSMFQ JT-RSMOQ
JT-RSMFF JT-RSMOF
JT-RSMFO JT-RSMOO
JT-RSMFX JT-RSMOX		1+0.008
+0.002		+0.012
+0.006		1.50~2.503200.1
22.50~4.0040.5
33.50~6.005311
4+0.012
+0.004		+0.020
+0.012		4.50~7.00
55.50~8.0084
66.50~10.00105
8+0.015
+0.006		+0.024
+0.015		9.00~13.0012621.5
1011.00~15.0016102
12+0.018
+0.007		+0.029
+0.018		13.00~16.002020
1314.00~18.002222
1617.00~25.0024253
20+0.021
+0.008		+0.035
+0.022		22.00~30.003230

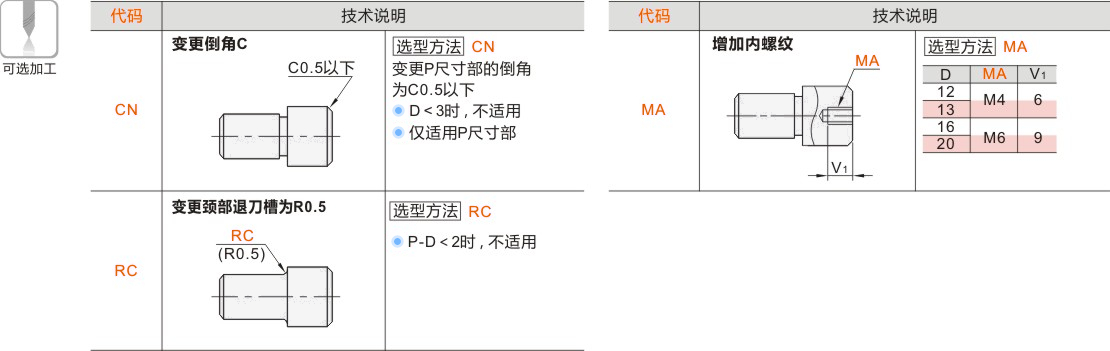

可选加工参数
