旋转接头弯型外螺纹快插

图片仅供参考

旋转接头弯型外螺纹快插

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	类型
JT-TWSDD	PBT	黄铜	POM	外螺纹 ● 弯接头

选型参数

选型表

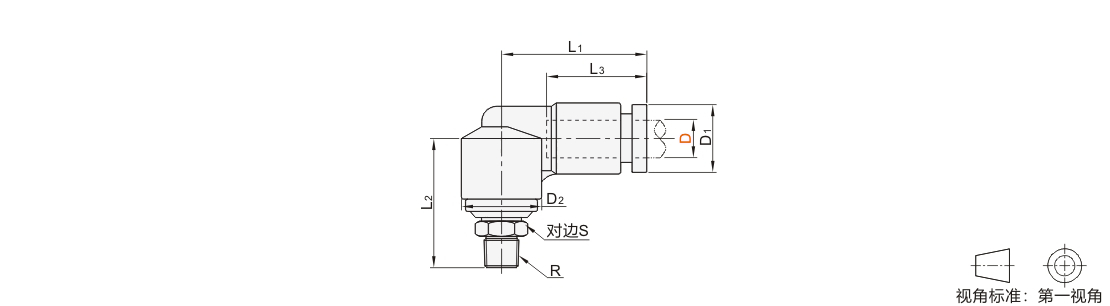

型号		公称型号	颜色	R	S	D1	D2	L1	L2	L3
代码	D	公称型号	颜色	R	S	D1	D2	L1	L2	L3
JT-TWSDD	4	M5	A(白色)	M5	8	11	12.3	21	20.8	16
		M6		M6	8				21.5
		1		R1/8	12				22
	6	M5		M5	8	13.2	14.2	23	21	16.5
		M6		M6	8				22.5
		1		R1/8	12				21.9
		2		R1/4	14				25.7
	8	1		R1/8	17	15.6	17.1	25	26.3	18.5
		2		R1/4					29.3
		3		R3/8					29.8
	10	2		R1/4	22	18.9	22.1	31.7	33.5	20.4
		3		R3/8					33.8
		4		R1/2					38
	12	3		R3/8	24	21.2	24.3	33.4	37	21.6
	12	4		R1/2	24	21.2	24.3	33.4	40.3	21.6
