脚杯中载型冲压喇叭型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

特点：

产品底部为圆盘冲压件，较适用于流水线设备；
底壳带四个定位小孔，可助设备提高承载力。
标准螺杆长度以25mm为一个梯度，可根据客户
要求定制长度，需要注意定制长度后，切短的面
无表面处理，碳钢会喷漆防锈。

请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总。

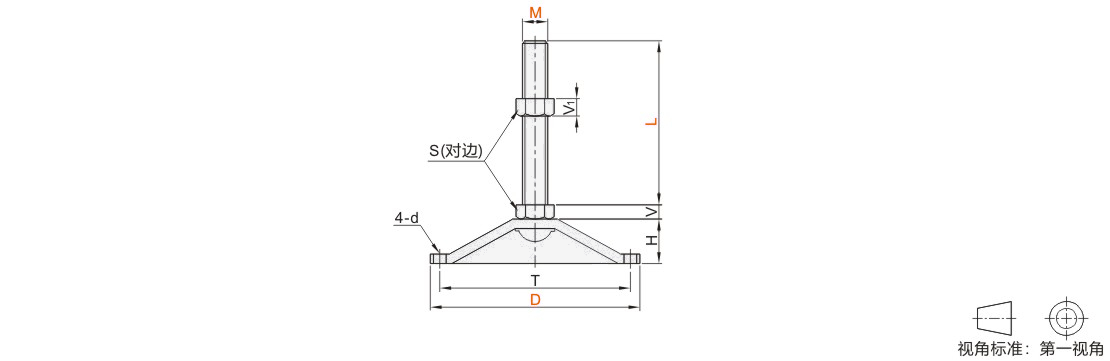

选型参数

选型表

型号		M	L	螺距	S	H	T	d	V	V1	垂直承载能力 (Kg)	参考重量 (Kg/pcs)
代码	D	M	L	螺距	S	H	T	d	V	V1	垂直承载能力 (Kg)	参考重量 (Kg/pcs)
JT-UBMQD JT-UBMQU JT-UBMQQ JT-UBMQF	74	12	50	1.75	19	15	63	6.5	8	10	400	0.18
			100									0.21
			150									0.24
		16	50	2	24				10	13	600	0.19
			100									0.32
			150									0.34
		20	50	2.5	30				13	16	800	0.22
			100									0.35
			150									0.52
	95	12	50	1.75	19		75	8.5	8	10	450	0.2
			100									0.23
			150									0.26
		16	50	2	24				10	13	650	0.21
			100									0.34
			150									0.36
		20	50	2.5	30				13	16	850	0.24
			100									0.37
			150									0.54

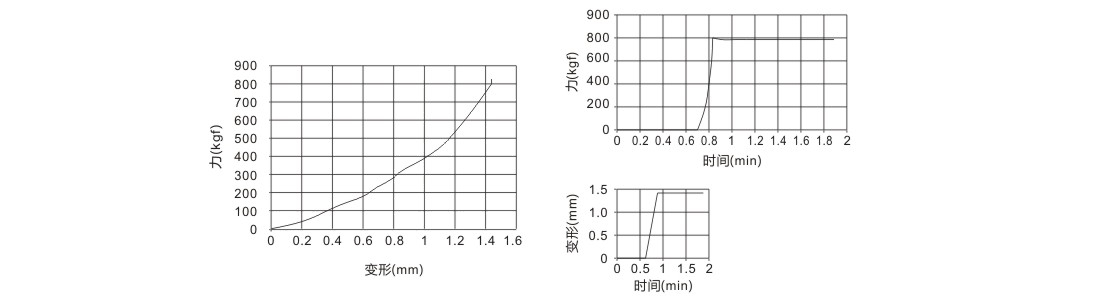

承载力实验

可选加工参数

暂未上传文档资料

脚杯 中载型 冲压喇叭型
