传动配合部外径D(mm) *

传动配合部长度L(mm) *

5~220/0.1

图片仅供参考

带肩铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

适用标准：GB/T 882-2008

工艺孔加工条件：4≤D≤11且总长度≥70；11＜D≤18且总长度≥90；D＞18且总长度≥110。(工艺孔详细尺寸见产品简介)

选型参数

选型表

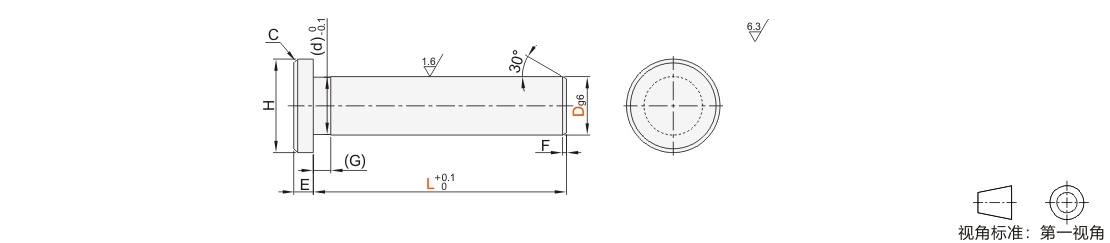

型号			L 最小单位0.1	(d)	E	H	C	F	(G)
代码	Dg6		L 最小单位0.1	(d)	E	H	C	F	(G)
JT-GHBDD JT-GHBDU JT-GHBDQ JT-GHBDF JT-GHBDO JT-GHBUD JT-GHBQD JT-GHBQU	3	-0.002 -0.008	5.0~60.0	2.9	1	5	0.5	1	1.5
	4	-0.004 -0.012	5.0~60.0	3.9	1	6	0.5	1
	5		10.0~60.0	4.9	1.6	8	1	2
	6		10.0~110.0	5.8	2	10
	8	-0.005 -0.014	10.0~110.0	7.8	3	14
	10	-0.005 -0.014	15.0~110.0	9.8	4	18
	12	-0.006 -0.017	15.0~220.0	11.8		20	1.6	3
	14		20.0~220.0	13.8		22
	16			15.8	4.5	25
	18			17.8	5	28
	20	-0.007 -0.020		19.8	5	30	2	4
	22			21.8	5.5	33
	24			23.8	6	36
	27			26.8	6	40
	30			29.8	8	44			2
	33	-0.009 -0.025	30.0~220.0	32.7		47
	36			35.7		50
	40			39.7		55
	45			44.7	9	60
	50			49.7	9	66
